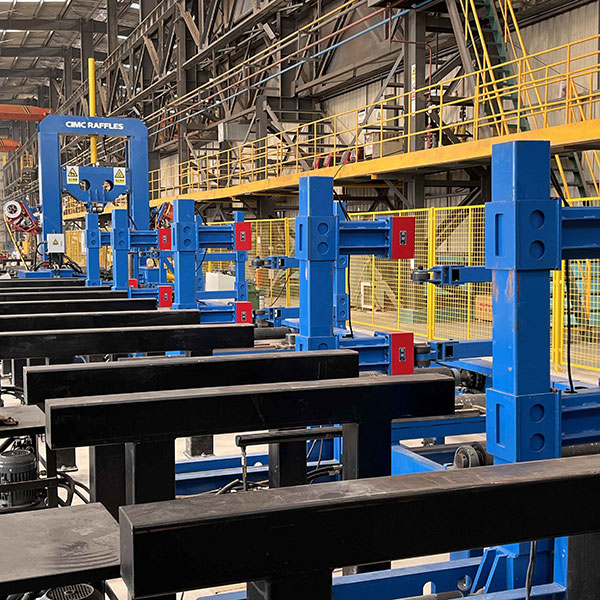

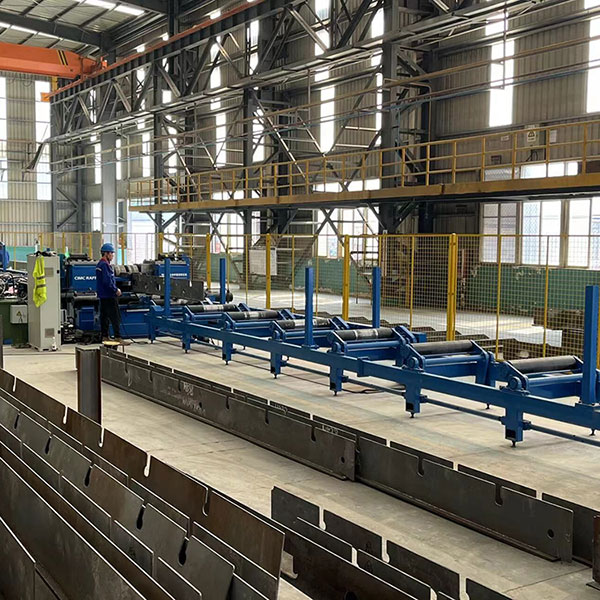

T10 T lúčové zváracie linky
Automatické zváracie linky T lúčom T10 sú široko používané v lodeniciach a stavbe lodí, čo sú vysokovýkonné výrobné linky T lúčov kombinované s rôznymi zariadeniami a nástrojmi, ktoré vyrába JINFENG WELDCUT, ktorý je profesionálnym čínskym výrobcom a dodávateľom zváracích liniek T lúčom za prijateľnú cenu. Zváracie linky T lúčom poskytujú väčšiu bezpečnosť a vysokú účinnosť pri výrobe krabicových nosníkov.
JINFENG WELDCUT poskytne 1-ročnú záruku na zváracie linky T lúčom. Hlavné elektrické prvky výroby T beam sú vybrané od svetoznámej značky, ktorá používateľom prinesie pohodlnejšie vyhľadávanie dielov v lokálnom prostredí bez toho, aby sa dostali z veľkej vzdialenosti z Číny. Automatické zváracie linky T lúčom T15 sú najpokročilejšie a vysoko automatizované výrobné linky na zvýšenie produktivity pre koncových používateľov z rôznych priemyselných odvetví.
Pohľad na štruktúru
technické údaje
Model |
T10 |
Šírka príruby T nosníka |
80-500 mm |
Hrúbka príruby T nosníka |
8-40 mm |
Výška pásu T nosníka |
200-1000 mm |
Hrúbka pásu T nosníka |
6-30 mm |
Dĺžka T lúča |
5000-13000 mm |
Typy spracovania |
1- Oxy rezacie pásy na príruby a pásy |
2- Zrážanie hrán na prírube |
|
3-zváracie zváranie CO2/MAG v auto pre montáž |
|
4- Kompletné zváranie CO2/MAG v auto pre zváranie |
|
5- Vyrovnanie na zváranom T nosníku |
|
CNC stroj na rezanie plameňom, viachlavý |
1 sada |
Stroj na zrážanie hrán |
1 sada |
Stroj na montáž T nosníka |
1 sada |
Portálový zvárací stroj, viachlavý |
1 sada |
Stroj na vyrovnávanie lúčov T |
1 sada |
Funkcia a aplikácia
1-Typické typy T-lúčov, ktoré je možné vyrobiť na T-lúčových zváracích linkách
2. Zváracie linky T lúčom T10 sú výrobné linky s vysokou automatizáciou na výrobu zváraného lúča T s menším počtom pracovníkov a menšími žeriavmi.
3. Linka môže byť plne integrovaná so systémom MES a dokončiť komunikáciu v reálnom čase medzi horným počítačom a riadiacim systémom, dokončiť zber údajov zariadenia, nahrať všetky zozbierané údaje do továrenského systému MES (alebo horného centralizovaného systému kontrolný systém) a zabezpečiť včasnosť a efektívnosť prenosu informácií.
4.Tieto zváracie linky T lúčom sú široko používané v lodeniciach, stavbe lodí a oceľových konštrukciách, na zváranie T lúča, T-tyče pre lode na lámanie ľadu alebo oceľových konštrukcií a oceľových konštrukcií alebo mostov atď.
5. Flexibilný dizajn zváracieho zariadenia umožňuje podporovať akékoľvek značky zváracích zdrojov.
6. K dispozícii sú certifikované CE, ECA.
7. Tieto zváracie linky T lúčom poskytujú výrobu od ľahkých lúčov po veľmi ťažké lúče s veľkou hrúbkou bez výmeny akýchkoľvek nástrojov alebo zariadení.
8. Od montáže až po vyrovnanie celé spracovanie nepotrebuje žiadne žeriavy, čo výrazne znižuje riziko použitia žeriavov.
Zváracie linky T lúčom pozostávajú z tu uvedených strojov a zariadení na výrobu zváraných T lúčov:
Tento stroj je vybavený viachlavovými horákmi na rezanie pásov, ktoré sú inštalované na rezacích strojoch CNCFlame pre spoločnosti vyrábajúce oceľové konštrukcie, lodenice, ktoré majú veľa pásov na rezanie. Pásy sa väčšinou používajú v oblasti oceľových konštrukcií ako stojina a príruby na výrobu zváraného H nosníka alebo v lodeniciach ako stojina a príruby na výrobu T nosníkov pre výstuhy plavidla.
Model |
Rozpätie koľajníc |
Pracovná šírka |
Dĺžka koľajnice |
Plazma |
Strihanie pásikov |
MG |
4 m |
3 m |
16 m |
<200A |
Áno |
CNG |
4 m |
3 m |
16 m |
Nie |
Áno |
Stroj na zrážanie hrán prírub je špeciálne zariadenie určené na zrážanie hrán prírubového plechu v priemysle oceľových konštrukcií. Má výhody vysokej rýchlosti zrážania hrán, dobrého uhlu R, jednoduchého ovládania, spoľahlivej práce a malých rozmerov. Je obzvlášť vhodný pre priemysel oceľových konštrukcií, ktorý sériovo vyrába T-nosníky.
Tento stroj využíva princíp valcovania a lisovania na rýchle a efektívne valcovanie okrajov polotovarov materiálu, aby boli zaoblené, čo môže nahradiť tradičné ručné odstraňovanie otrepov, zrážanie hrán a zaobľovanie. Zaoblené rohy sú vytvorené jednotne, s krásnym vzhľadom. Tento stroj má efektívnosť výroby na zníženie pracovnej náročnosti pracovníkov. Valcovaním okraja dosky sa znižuje koncentrácia napätia na okraji dosky. Tento stroj má vlastnosti bezpečného a pohodlného používania, stabilný prevod, vysoký stupeň automatizácie a dlhú životnosť.
1 |
Materiál |
Q235 |
2 |
Šírka príruby |
80-500 mm |
3 |
Hrúbka príruby |
10-40 mm |
4 |
Trámový oblúk |
≤ 5 mm/12 m |
5 |
Rýchlosť komorovania |
10 m/min |
6 |
Tvar skosenia R: |
R2~R3 |
7 |
Vstupný valčekový stôl |
12000 mm |
8 |
Výstupný valčekový stôl |
12000 mm |
9 |
Hydraulická čerpacia stanica |
1 jednotka |
10 |
Elektrická ovládacia skriňa |
1 jednotka |
11 |
Výška rolovacieho stola po podlahu |
810 mm |
12 |
Výkon hlavného stroja |
19 kW |

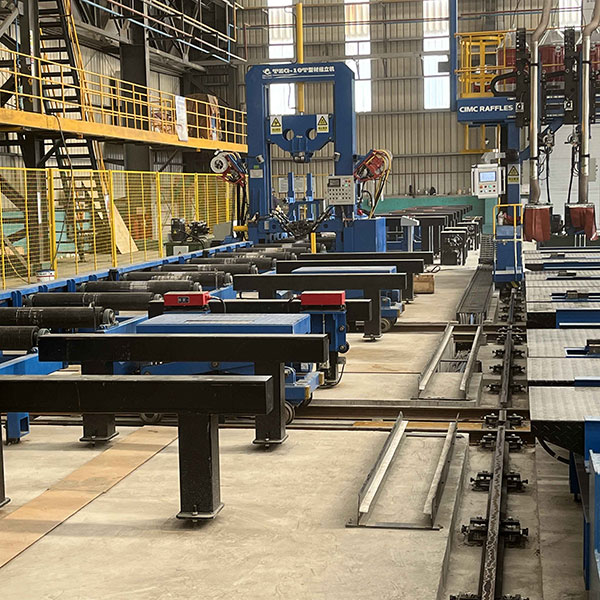

Stroj na montáž T-lúča je špeciálne navrhnutý pre lodenice, spoločnosť zaoberajúcu sa stavbou lodí na výrobu T-lúča.
Na 2 stranách hlavného stroja sú 2 skupiny zváracích pištolí s plynovým štítom, pri montáži 2 sád zváracích pištolí naraz zváranie. Vzdialenosť medzi 2 zváracími pištoľami na jednej strane je nastaviteľná tak, aby vyhovovala rôznym požiadavkám na špecifikáciu rôznych veľkostí T-lúča, potom môže spĺňať pevnosť pri lepení rôznych špecifikácií nosníka.
Na hlavnom stroji je veľa sád prírubových/panelových a pásových upínacích kolies na zabezpečenie presnosti polohovania nosníkov, ktoré je potrebné zmontovať.
Tento stroj tiež môže spĺňať požiadavku na zostavenie pásu a príruby/panelu, ktoré nie je zarovnané na stred. Upínacie kolieska pre prírubu/panel na hlavnom stroji, užívateľ môže nastaviť vzdialenosť medzi osou upínacích kolies a osou pásu. Nastavenie je pohodlné a spoľahlivé.
1 |
Šírka príruby |
mm |
80-500 |
2 |
Hrúbka príruby |
mm |
8-40 |
3 |
Výška webu |
mm |
200-1000 |
|
Hrúbka siete |
mm |
6-30 |
|
Dĺžka T lúča |
mm |
5000-13000 |
5 |
Rýchlosť montáže |
mm/min |
500-4000 |
6 |
Materiál nosníka T |
Mäkká oceľ |
|
7 |
Hydraulický systém |
1 sada, vyrobené v Číne |
|
8 |
Zváračka CO2/MAG |
2 sady, čínske značky |
Portálový zvárací stroj s T-lúčom je špeciálne navrhnutý na zváranie T-lúča pre lodenice. Hlavný stroj je portálového typu s viacvrstvovou štruktúrou, ktorá má dobrú stabilitu, veľkú nosnosť. Na portáli je vybavených 6 súprav zváracích hláv, na každej hlave je jedna súprava zváracieho horáka CO2/MAG, na každej zváracej hlave je jedno samostatné laserové sledovacie zariadenie. 2 sady zváracích horákov môžu zvárať na rovnakom T-nosníku súčasne. Na hornú plošinu stroja je možné umiestniť viac cievok zváracieho drôtu, čím sa môže výrazne skrátiť čas na výmenu zváracieho drôtu, aby sa zvýšila pracovná efektivita.
Na prácu so zváracím portálom je k dispozícii zvárací stôl s upokojujúcimi kusmi na upnutie T nosníka, ktorý potrebuje úplné zváranie.
1 |
Šírka príruby |
mm |
80-500 |
2 |
Hrúbka príruby |
mm |
8-40 |
3 |
Výška webu |
mm |
200-1000 |
4 |
Hrúbka siete |
mm |
6-30 |
5 |
Dĺžka T lúča |
mm |
5000-13000 |
6 |
Rýchlosť zvárania |
mm/min |
100-1000 |
7 |
Rýchlosť pohybu portálu |
mm/min |
Maximálne 4000 |
8 |
Materiál nosníka T |
Mäkká oceľ |
|
9 |
Zváračka CO2/MAG |
6 sád, čínske značky |
|
10 |
Množstvo T nosníka je možné zvárať |
Maximálne 3 ks na jeden priechod. |
TJZ10 T-nosník rovnačka je špeciálne rovnacie zariadenie určené na výrobu zváraných T-nosníkov v lodeniciach a lodiarskom priemysle. Výhodou je vysoká rýchlosť rovnania, nízka spotreba energie, strata hluku, jednoduchá obsluha, spoľahlivá práca a vysoká bezpečnosť. Je špeciálne vhodný na hromadnú výrobu T-nosníka v konštrukcii oceľových konštrukcií, lodiarstve a iných priemyselných odvetviach.
Model |
TJZ10 |
T-BeamHeight(H) |
200-1000 mm |
Hrúbka siete (d) |
8-30 mm |
Šírka príruby (B) |
100-500 mm |
Hrúbka príruby (t) |
8-40 mm |
Dĺžka lúča |
4000-13000 mm |
Rýchlosť vyrovnávania |
8000 mm/min |
Výkon hlavného stroja |
Približne 23 kW |
Tlak hydraulického systému |
≤ 13 MPa |
Vstupný dopravníkový valec: |
12000 mm |
Výstupný dopravníkový valec: |
12000 mm |
Zdroj |
AC/380 V/50 Hz/3PH |
Toto zariadenie sa používa hlavne na koordináciu s výrobným procesom na presun obrobku z dopravného valčeka alebo iného zariadenia do zariadenia, ktoré sa má spracovať. Oceľový vozík má hlavne dve akčné funkcie: chôdzu a zdvíhanie. Posun obrobku môže byť dokončený pomocou manipulácie a kontroly. Zariadenie má jednoduchú štruktúru, pohodlnú obsluhu a stabilnú prevádzku.
