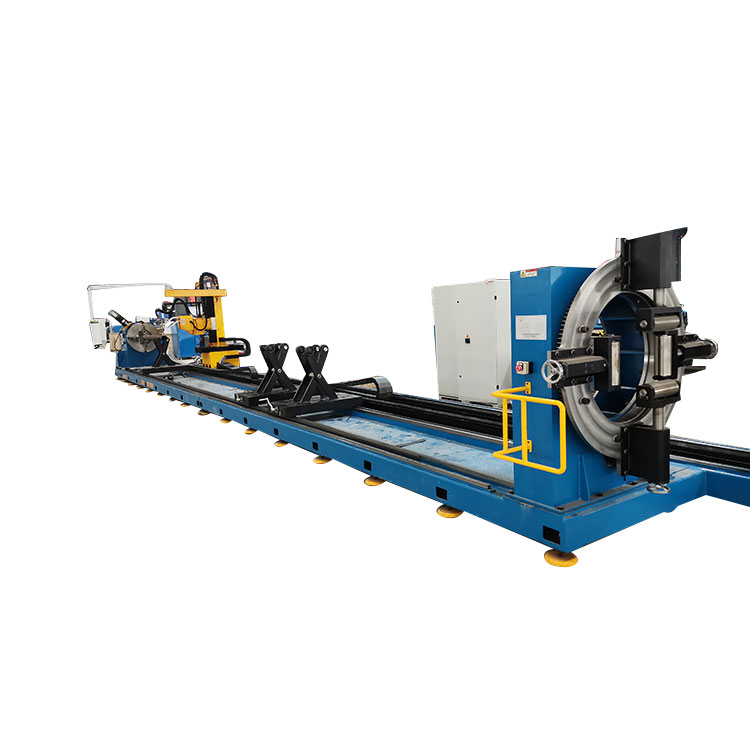

Pre všetkyStroj na rezanie rúr a škatúľvýrobky vyrábané firmou JINFENG WELDCUT budú dodané konečnému užívateľovi s 2-ročnou zárukou a ktoré sú vybavené skľučovadlom na upnutie okrúhlej rúry, krabicovou rúrou a otáčaním rúry pri rezaní, podperami pre rúry. Plazmový rezací horák a horák na rezanie kyslíkovým plameňom sú namontované na pohyblivom vozíku, ktorý sa môže pohybovať po dĺžke potrubia. Stroj podporuje všetky rozhrania CAD-CAM ako voliteľné príslušenstvo. XQGStroj na rezanie rúr a škatúľs sú najpokrokovejší stroj na tepelné rezanie rúr na zvýšenie produktivity pre koncových používateľov z rôznych priemyselných odvetví.
Model |
Okrúhly priemer potrubia |
Skriňová časť potrubia |
Maximálna dĺžka |
Maximálna hmotnosť potrubia |
XQG 800 |
60-800 mm |
100-500 mm |
12000 mm |
8T |
Podpora plazmového rezania, plazmového značenia, CAD-CAM softvéru
1. XQGStroj na rezanie rúr a škatúľs môže ponúknuť vysoko kvalitné úkosové rezanie, rezanie otvorov, vertikálne rezanie na zníženie množstva prác v ďalšom procese a uľahčenie zvárania v ďalšom procese.
2. Stroj na rezanie rúr je možné plne integrovať so systémom MES a umožniť inžinierom od výrobcu diaľkové ovládanie prostredníctvom prehliadača tímu, aby mohli ľahko vykonať vzdialenú diagnostiku na vyriešenie problémov cez internet bez posielania inžinierov na pracovné miesto.
3. CNC softvér podporuje rezanie a manuálne programovanie dielov na základe makier integrovaných v CNC. CNC má rozhranie na import dátového súboru exportovaného z návrhového softvéru TEKLA.
4.Toto XQGStroj na rezanie rúr a škatúľsú široko používané v stavbe lodí, lodeniciach, na mori, oceľových konštrukciách, oceľových konštrukciách, potrubiach, na plazmové rezanie a rezanie rúrok kyslíkovým plameňom na výrobu štadiónov, mostov, zábavných parkov, výstavných centier, letísk, nákupných centier, nosníkov, klzákov, rámov, plášťov, zdvihákov, nosných rámov, potrubí atď.
Pridaním XQGStroj na rezanie rúr a škatúľS výrobným zariadením môžu koncoví používatelia z rôznych priemyselných odvetví zvýšiť svoju produkciu a výrazne znížiť prácu.
Hlavná riadiaca jednotka CNC je priemyselný ovládač integrovaný s dotykovou obrazovkou. Vďaka interpolácii hardvérovej karty má CNC spoľahlivú stabilitu a jednoduché a pohodlné zapojenie. So štandardným G kódom sa operátor ľahko naučí a obsluhoval stroj. CNC systém podporuje 3 prevádzkové režimy: rezanie plameňom, rezanie plazmou a predvádzanie.
Softvér TUBEMASTER v súčasnosti podporuje vývojové CAD výkresy (zakryté na potrubiach) a časti osových diagramov, softvérové modelovanie a exportné modely STEP formátu SOLIDWORKS na vkladanie.
rezanie krabice |
|||
Koniec križovatky |
Drážkovanie na koncovom záreze |
||
|
Rovný alebo šikmý rez na konci |
|
Rezanie dlhých štrbín na konci |
Šikmé rezanie na konci |
Otvor na štvorcovej trubici |
||
|
Skosenie na konci pre šikmé priesečníky |
|
Okrúhly otvor, štvorcový otvor, polygonálny otvor, dlhý otvor, vertebrálny otvor atď. |
Pole dier |
Balíček na kreslenie |
||
|
Rezanie otvorov v poli, môže byť usporiadané v uhlovej vzdialenosti |
|
Vyrezanie Nepravidelné otvory alebo nepravidelné ukončenie |
Pre kruhové potrubie: Jeden koniec kruhového potrubia je upnutý na skľučovadle, druhý koniec je podopretý voľnou podperou. Sila skľučovadla na otáčanie rúry na rezanie rezacou hlavou na realizáciu automatického rezania.
Pre SHS rúrku: Jeden koniec SHS rúrky je upnutý na hlavnom skľučovadle, druhý koniec je upnutý na 4 bočnom skľučovadle. Obidve skľučovadlá otáčajú rúrku SHS tak, aby sa synchronizovalo otáčanie, aby sa realizovalo automatické rezanie rúr a rúrok v tvare krabice.
Pohyblivý vozík sa pohybuje po dĺžke rúry, aby rezacia hlava pokryla celú dĺžku rúry, aby sa realizovalo rezanie na rúre s rôznou dĺžkou.
Používa sa na podopretie potrubia v dĺžke s niekoľkými sadami podpery. Nosič potrubia je ovládaný obojsmernou skrutkovou posuvnou maticou a posuvná matica je vybavená predpätým nosným rámom, ktorý je možné nastaviť tak, aby vyhovoval rôznym rozmerom priemeru potrubia. Držiak rolovacieho kolesa je možné posúvať po pozdĺžnej koľajnici na základnom stole, takže oporný bod je možné nastaviť podľa dĺžky potrubia.
