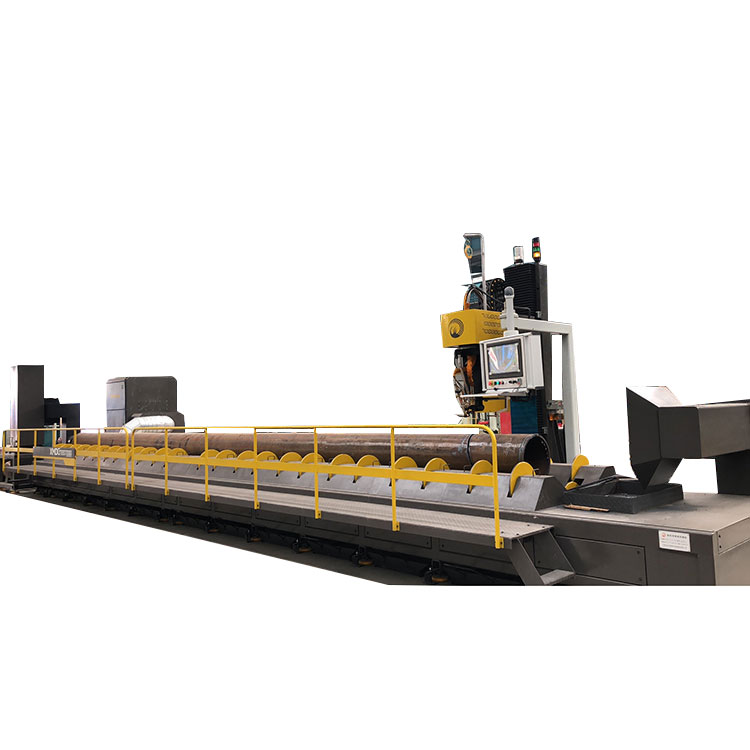

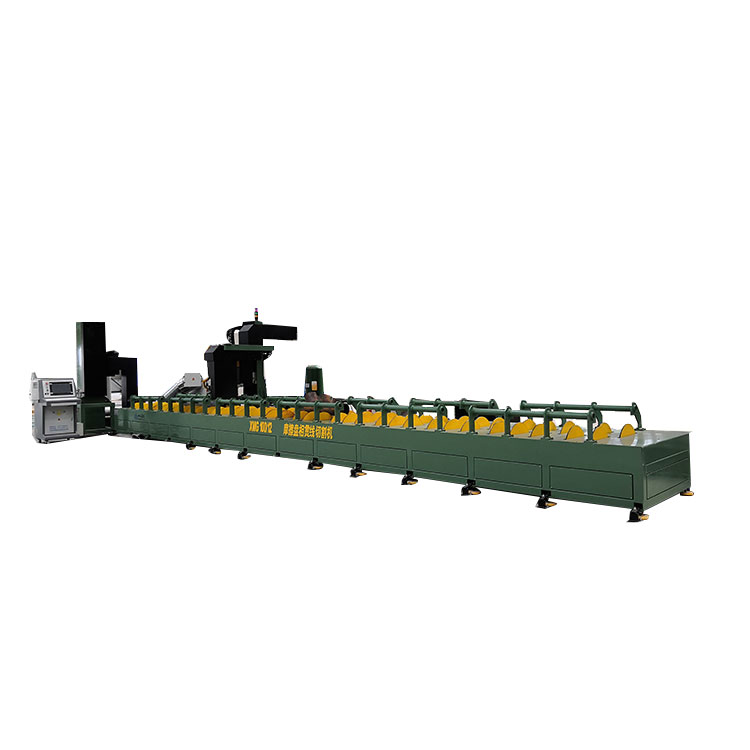

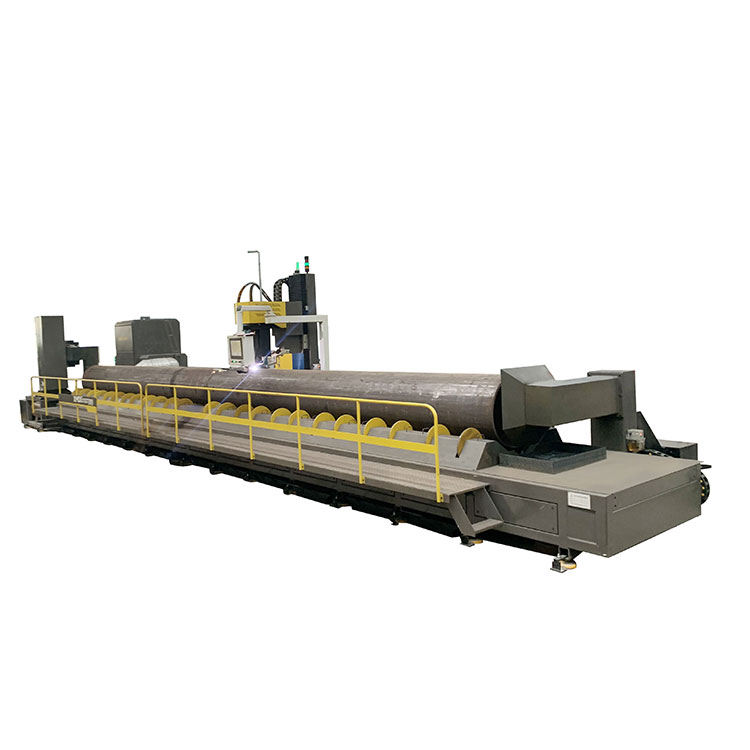

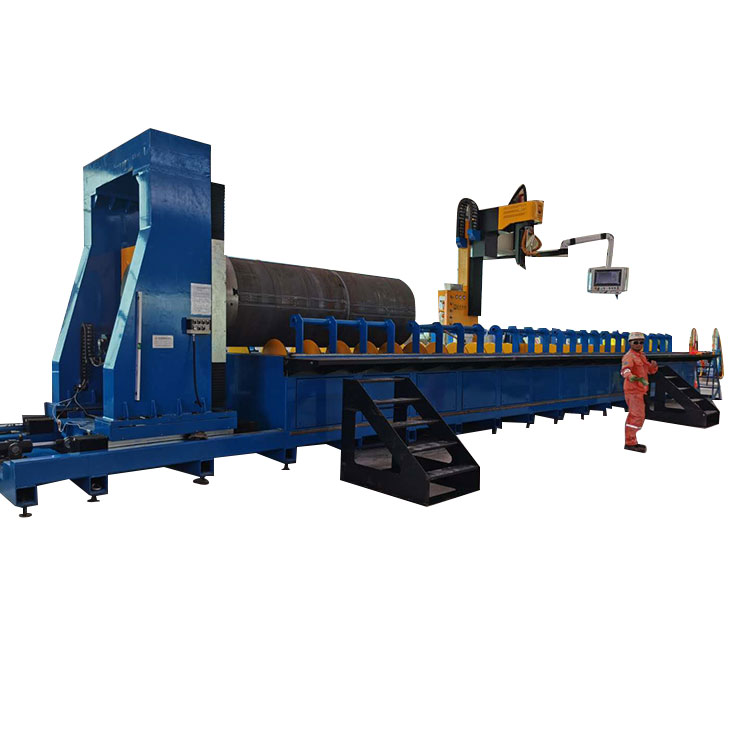

Pre všetkyStroje na rezanie rúr s valčekovým lôžkomktoré vyrába JINFENG WELDCUT budú dodané koncovému užívateľovi s 2-ročnou zárukou a ktoré sú vybavené skľučovadlom na upnutie okrúhlej rúry a otáčanie rúry pri rezaní, podpery pre rúry. Plazmový rezací horák a horák na rezanie kyslíkovým plameňom sú namontované na pohyblivom vozíku, ktorý sa môže pohybovať po dĺžke potrubia. Stroj podporuje všetky rozhrania CAD-CAM ako voliteľné príslušenstvo. XMGStroje na rezanie rúr s valčekovým lôžkomsú najpokročilejšie tepelné rezacie stroje na rúry na zvýšenie produktivity pre koncových používateľov z rôznych priemyselných odvetví.
Model |
Okrúhly priemer potrubia |
Maximálna dĺžka |
Maximálna hmotnosť potrubia |
Poznámky |
XMG 600 |
60-600 mm |
12000 mm |
5T |
2 riadkové valčeky |
XMG 900 |
90-900 mm |
12000 mm |
5T |
2 riadkové valčeky |
XMDG 1200 |
60-1220 mm |
12000 mm |
14T |
4 riadkové valčeky |
XMDG 1420 |
60-1420 mm |
12000 mm |
16T |
4 riadkové valčeky |
XFG1600 |
300-1600 mm |
12000 mm |
20T |
Skľučovadlo + 4 vodiace kladky |
Podpora plazmového rezania, plazmového značenia, atramentového značenia, CAD-CAM softvéru, filtrov na odsávanie prachu
1. XMGStroje na rezanie rúr s valčekovým lôžkommôže ponúknuť vysoko kvalitné úkosové rezanie, rezanie otvorov, vertikálne rezanie na zníženie množstva prác v ďalšom procese a uľahčenie zvárania v ďalšom procese.
2. Stroj na rezanie rúr je možné plne integrovať so systémom MES a umožniť inžinierom od výrobcu diaľkové ovládanie prostredníctvom prehliadača tímu, aby mohli ľahko vykonať vzdialenú diagnostiku na vyriešenie problémov cez internet bez posielania inžinierov na pracovné miesto.
3. CNC softvér podporuje rezanie a manuálne programovanie dielov na základe makier integrovaných v CNC. CNC má rozhranie na import dátového súboru exportovaného z návrhového softvéru TEKLA.
4.Táto XMGStroje na rezanie rúr s valčekovým lôžkomsú široko používané v stavbe lodí, lodeniciach, na mori, oceľových konštrukciách, oceľových konštrukciách, potrubiach, na plazmové rezanie a rezanie rúrok kyslíkovým plameňom na výrobu štadiónov, mostov, zábavných parkov, výstavných centier, letísk, nákupných centier, nosníkov, lyžín, rámov, plášťov, zdvihákov, nosných rámov, potrubí atď.
Pridaním XMGStroje na rezanie rúr s valčekovým lôžkomdo výrobného zariadenia môžu koncoví používatelia z rôznych priemyselných odvetví zvýšiť svoju produkciu a výrazne znížiť prácu.
5. Vysoká účinnosť: čas nakladania rúr je 1/5 stroja na rezanie rúr typu skľučovadla (v stroji na rezanie rúr typu skľučovadla je čas rezania asi 1/3 počas celého cyklu doby rezania, 2/3 času je čas prípravy pred rezaním)
Na účely ochrany životného prostredia sú na oboch koncoch stroja nainštalované zariadenia na pohlcovanie prachu, ktoré vedú plazmové výpary do prachového filtra. Jedna strana zariadenia na pohlcovanie prachu je pohyblivá pre rôzne dĺžky potrubí.
Pre účely ochrany životného prostredia je XMG vybavený filtrom na odsávanie prachuStroje na rezanie rúr s valčekovým lôžkom. Filter je pripojený k zariadeniam na pohlcovanie prachu cez vzduchové potrubie.
Hlavná riadiaca jednotka CNC je priemyselný ovládač integrovaný s dotykovou obrazovkou. Vďaka interpolácii hardvérovej karty má CNC spoľahlivú stabilitu a jednoduché a pohodlné zapojenie. So štandardným G kódom sa operátor ľahko naučí a obsluhoval stroj. CNC systém podporuje 3 prevádzkové režimy: rezanie plameňom, rezanie plazmou a predvádzanie.
Softvér freepipe je knižnica makier, ktorá je integrovaná v softvéri CNC systému a jednoduchá pre obsluhu na manuálne programovanie.
Valčekové lôžko sa skladá z rámu stola s mnohými kusmi valčekových kotúčov na vrchu na podopretie potrubia. Pre rôzne rozsahy veľkostí priemeru rúr bude stroj na rezanie rúr navrhnutý tak, aby mal 2 rady valcov alebo 4 rady valcov.
Pohyblivý vozík sa pohybuje po dĺžke rúry, aby rezacia hlava pokryla celú dĺžku rúry, aby sa realizovalo rezanie na rúre s rôznou dĺžkou.
