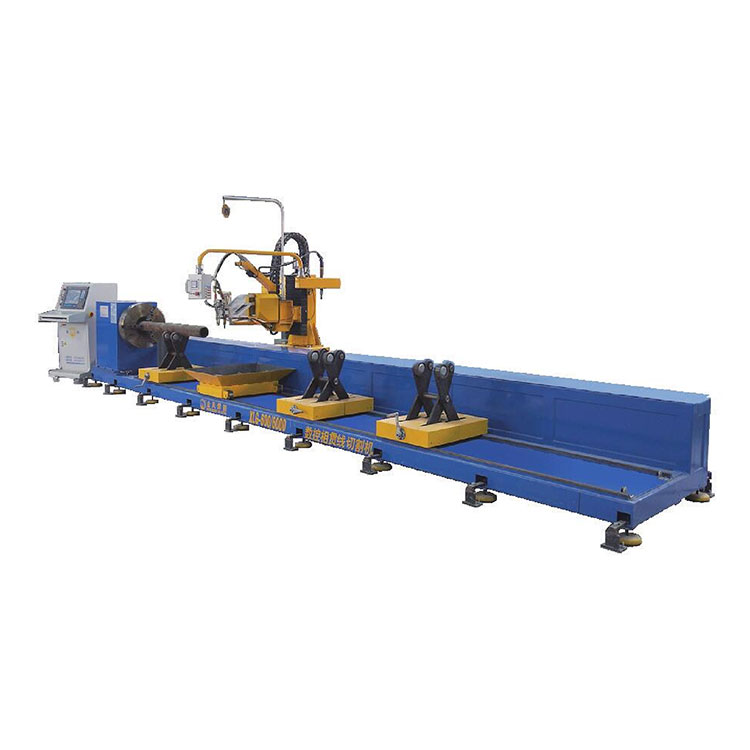

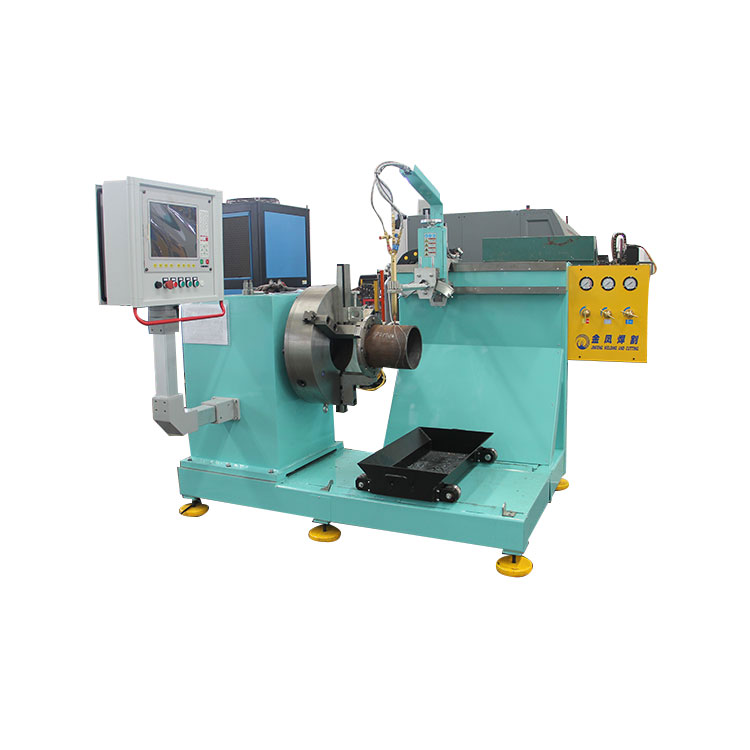

Stroj na rezanie rúr so skľučovadlom

XLG

Stroj na rezanie rúr so skľučovadlom

Pre všetkyStroj na rezanie rúr so skľučovadlomktoré vyrába JINFENG WELDCUT budú dodané koncovému užívateľovi s 2-ročnou zárukou a ktoré sú vybavené skľučovadlom na upnutie okrúhlej rúry a otáčanie rúry pri rezaní, podpery pre rúry. Plazmový rezací horák a horák na rezanie kyslíkovým plameňom sú namontované na pohyblivom vozíku, ktorý sa môže pohybovať po dĺžke potrubia. Stroj podporuje všetky rozhrania CAD-CAM ako voliteľné príslušenstvo. XLGStroj na rezanie rúr so skľučovadlomsú najpokročilejšie tepelné rezacie stroje na rúry na zvýšenie produktivity pre koncových používateľov z rôznych priemyselných odvetví.

technické údaje

Podpora plazmového rezania, plazmového značenia, atramentového značenia, CAD-CAM softvéru

Funkcia a aplikácia

1. XLGStroj na rezanie rúr so skľučovadlommôže ponúknuť vysoko kvalitné úkosové rezanie, rezanie otvorov, vertikálne rezanie na zníženie množstva prác v ďalšom procese a uľahčenie zvárania v ďalšom procese.

2. Stroj na rezanie rúr je možné plne integrovať so systémom MES a umožniť inžinierom od výrobcu diaľkové ovládanie prostredníctvom prehliadača tímu, aby mohli ľahko vykonať vzdialenú diagnostiku na vyriešenie problémov cez internet bez posielania inžinierov na pracovné miesto.

3. CNC softvér podporuje rezanie a manuálne programovanie dielov na základe makier integrovaných v CNC. CNC má rozhranie na import dátového súboru exportovaného z návrhového softvéru TEKLA.

4.Tento XLGStroj na rezanie rúr so skľučovadlomsú široko používané v stavbe lodí, lodeniciach, na mori, oceľových konštrukciách, oceľových konštrukciách, potrubiach, na plazmové rezanie a rezanie rúrok kyslíkovým plameňom na výrobu štadiónov, mostov, zábavných parkov, výstavných centier, letísk, nákupných centier, nosníkov, lyžín, rámov, plášťov, zdvihákov, nosných rámov, potrubí atď.

Pridaním XLGStroj na rezanie rúr so skľučovadlomdo výrobného zariadenia môžu koncoví používatelia z rôznych priemyselných odvetví zvýšiť svoju produkciu a výrazne znížiť prácu.

Pohľad na štruktúru

1. CNC riadiaci systém

Hlavná riadiaca jednotka CNC je priemyselný ovládač integrovaný s dotykovou obrazovkou. Vďaka interpolácii hardvérovej karty má CNC spoľahlivú stabilitu a jednoduché a pohodlné zapojenie. So štandardným G kódom sa operátor ľahko naučí a obsluhoval stroj. CNC systém podporuje 3 prevádzkové režimy: rezanie plameňom, rezanie plazmou a predvádzanie.

Softvér freepipe je knižnica makier, ktorá je integrovaná v softvéri CNC systému a jednoduchá pre obsluhu na manuálne programovanie.

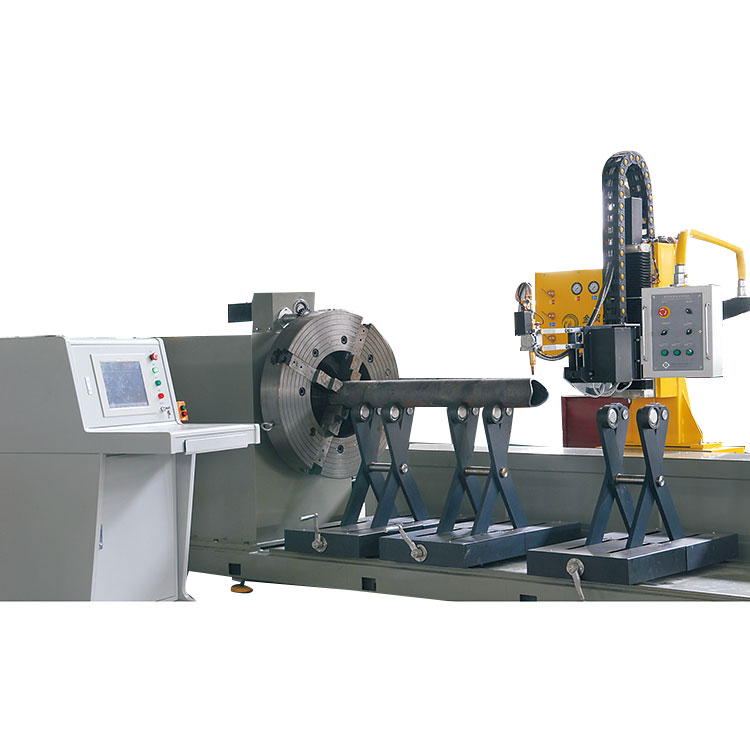

2. Chuck

Kruhová rúrka je jedným koncom upnutá na skľučovadle, druhý koniec je podopretý voľnou podperou. Sila skľučovadla na otáčanie rúry na rezanie rezacou hlavou na realizáciu automatického rezania.

3. Rezacia hlava na pohyblivom vozíku

Pohyblivý vozík sa pohybuje po dĺžke rúry, aby rezacia hlava pokryla celú dĺžku rúry, aby sa realizovalo rezanie na rúre s rôznou dĺžkou.

4. Podpera potrubia

Používa sa na podopretie potrubia v dĺžke s niekoľkými sadami podpery. Nosič potrubia je ovládaný obojsmernou skrutkovou posuvnou maticou a posuvná matica je vybavená predpätým nosným rámom, ktorý je možné nastaviť tak, aby vyhovoval rôznym rozmerom priemeru potrubia. Držiak rolovacieho kolesa je možné posúvať po pozdĺžnej koľajnici na základnom stole, takže oporný bod je možné nastaviť podľa dĺžky potrubia.
