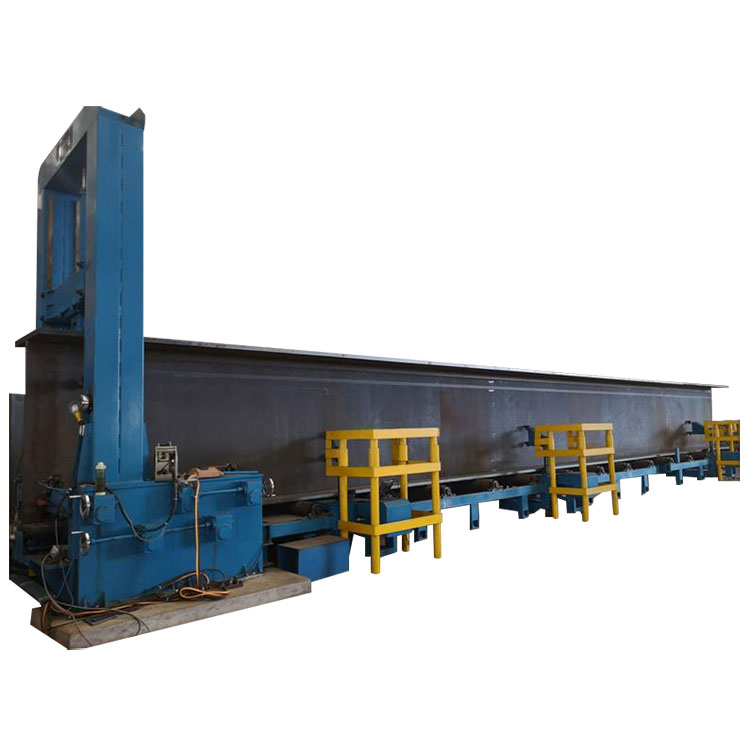

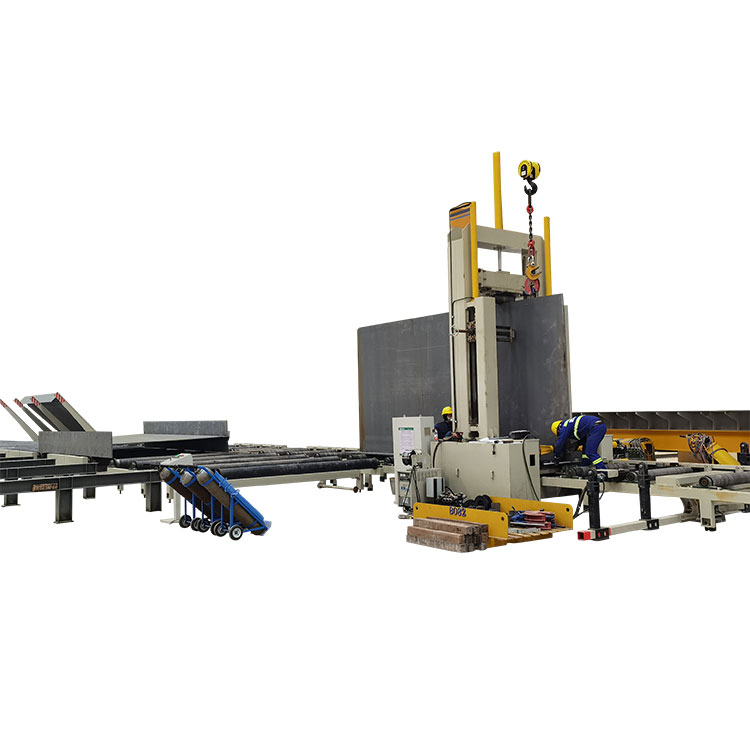

Stroje na montáž lúčov H

JINFENG® je profesionálny čínsky výrobca a dodávateľ montážnych strojov s H-lúčom za prijateľnú cenu. Montážne stroje s H-lúčom sú kľúčovým vybavením pri výrobe H-lúča, hlavného na dokončenie montáže H-lúča.

Odoslať dopyt

Stiahnuť PDF

Popis produktu

JINFENG® je profesionálny čínsky výrobca a dodávateľStroje na montáž lúčov Hs prijateľnou cenou. TheStroje na montáž lúčov Hje kľúčovým zariadením pri výrobe lúča H, hlavné na dokončenie montáže lúča H.

Stroje na montáž lúčov Htechnické údaje

Špecifikácia/Model	HG1500/1800	ZHG1800/2000/2500/3000
Šírka H-lúča	200-800 mm	200-800/1000/1200 mm
Výška H-lúča	200-1500/1800	200-1800/2000/2500/3000
Dĺžka H-lúča	4000-15000 mm	požiadavka zákazníkov
Vstupný a výstupný valec	zahŕňajú	zahŕňajú
Rýchlosť montáže	0,5-5,5 m/min (menej krokov)	0,5-5,5 m/min (menej krokov)
Kontrola	Nastavenie rýchlosti striedača AC	Nastavenie rýchlosti striedača AC
Zarovnanie na stred	Hydraulický + mechanizmus	Hydraulický + mechanizmus

Stroje na montáž lúčov HFunkcia a aplikácia

Stroje na montáž lúčov Hje hlavným zariadením na montáž oceľovej konštrukcie H-Beam, ktorá sa hodí do niekoľkých mechanických rúk na realizáciu polohovania a upnutia oceľového plechu. Je vybavený hydraulickými, pneumatickými prvkami, prevodníkom atď., Potom môže automaticky zostaviť nosník T alebo H s vysokou účinnosťou a presnosťou. Má jednoduchú obsluhu a vysokú automatickú prevádzku. Používa sa hlavne na montáž kužeľových nosníkov a priamych nosníkov.

Podrobnosti

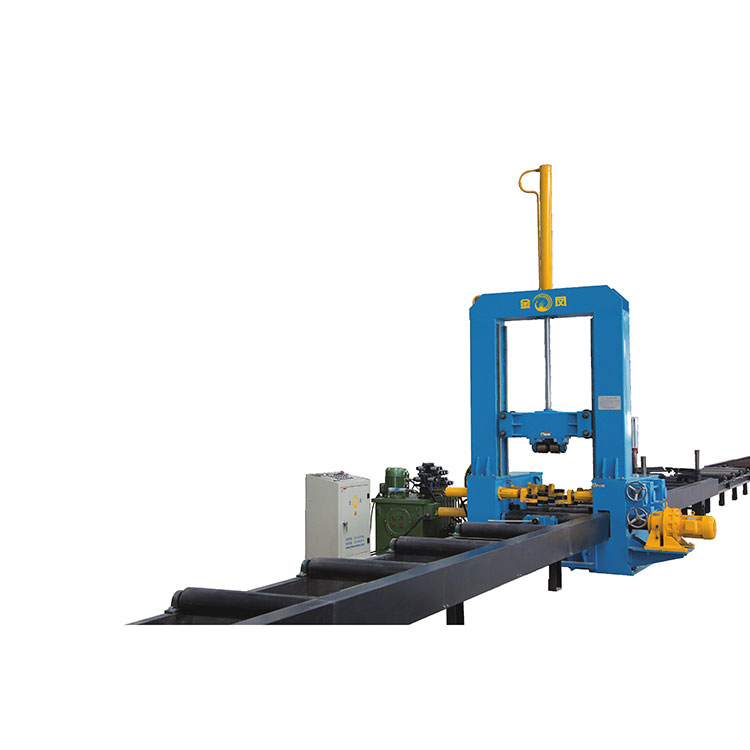

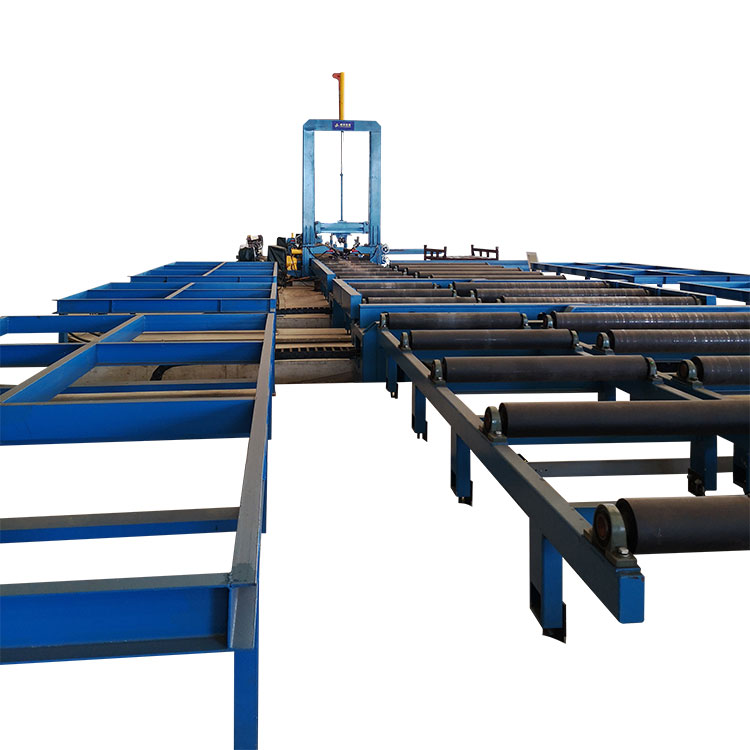

TheStroje na montáž lúčov Hpozostáva zo vstupného valca so stredovým vyrovnávacím zariadením, výstupného valca, hlavného stroja, hydraulického systému, elektrickej ovládacej skrine atď. Hlavný stroj pozostáva z ľavého/pravého stĺpika, prírubového a pásového upínacieho zariadenia, portálovej konštrukcie, horného lisovacieho zariadenia, lisovacieho kolesového zariadenia, zváracích horákov, valčekového prenosového zariadenia atď.
