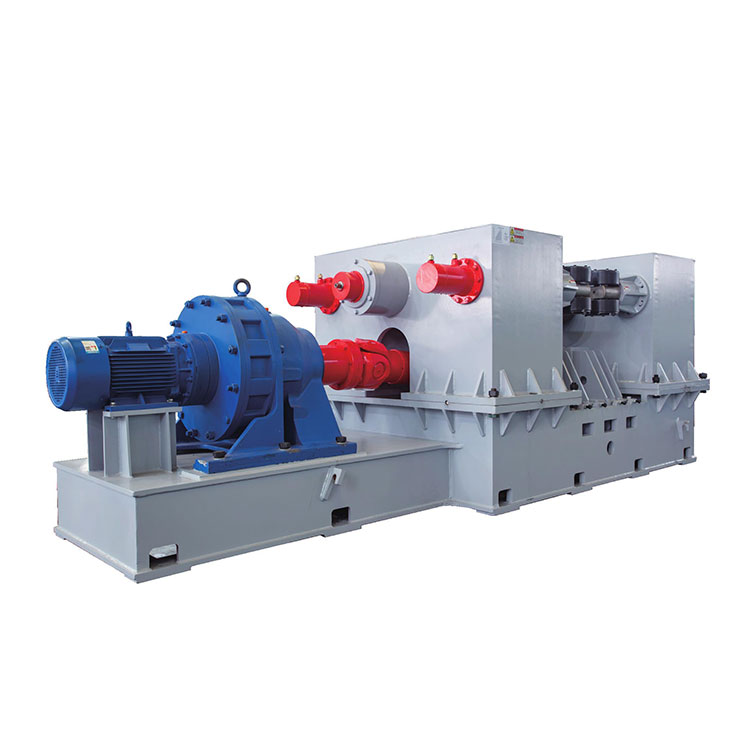

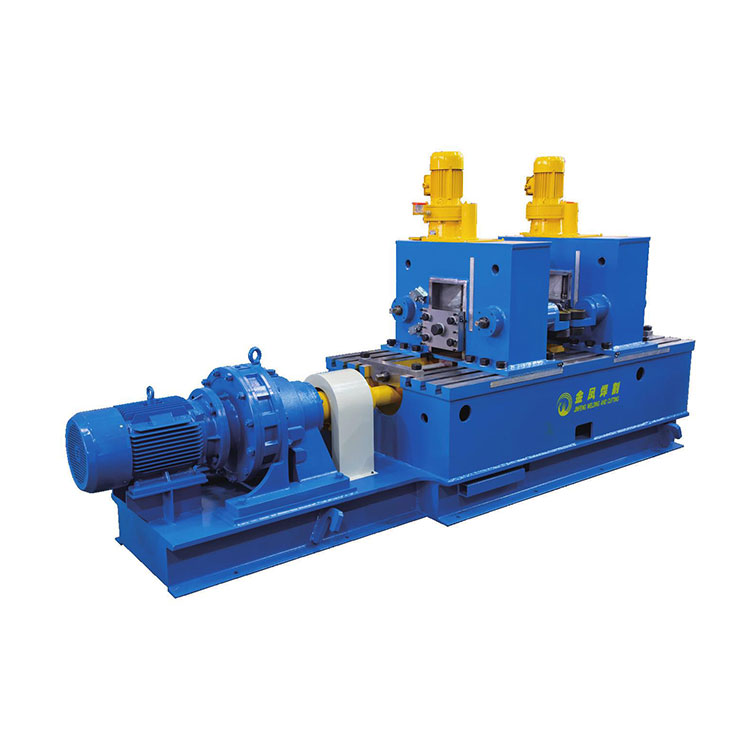

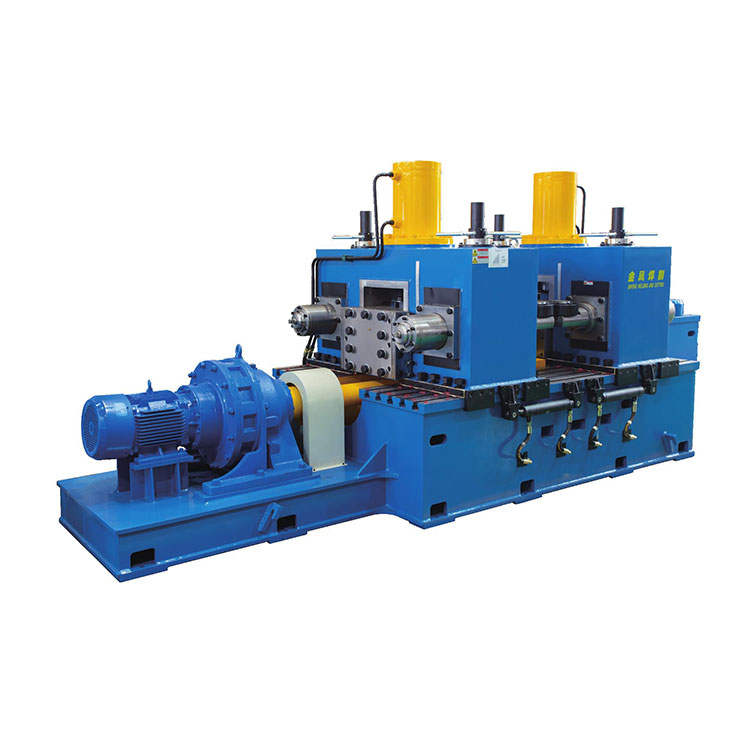

Vyrovnávacie stroje s H-lúčom

JINFENG® je profesionálny čínsky výrobca a dodávateľ vyrovnávacích strojov s H-lúčom za prijateľnú cenu. Vyrovnávacie stroje H-lúča sú kľúčovým zariadením pri výrobe H lúča, hlavné na vyrovnávanie H lúčov po zváraní.

Popis produktu

JINFENG® je profesionálny čínsky výrobca a dodávateľVyrovnávacie stroje s H-lúčoms prijateľnou cenou. TheVyrovnávacie stroje s H-lúčomje kľúčovým zariadením pri výrobe H nosníka, hlavné na vyrovnávanie H nosníkov po zváraní.

Vyrovnávacie stroje s H-lúčomtechnické údaje

Špecifikácia/Model	JZ40	YJZ60A	YJZ60B	YJZ80B	YJZ80D
Hydraulický systém	Bez	Hydraulický typ	Hydraulický typ	Hydraulický typ	Hydraulický typ
Výška pásu H nosníka	¥ 200 mm	¥ 200 mm	¥ 220 mm	¥ 450 mm	¥ 450 mm
Šírka príruby nosníka H	200-800 mm	200-800 mm	200-800 mm	200-1000 mm	200-1000 mm
Hrúbka príruby	6-40/30 mm (Q235/Q345)	6-60/40 mm (Q235/Q345)	8-80/60 mm (Q235/Q345)	20-100/80 mm (Q235/Q345)	20-80 (Q345)
Efektívny vstupno-výstupný valec	10m+10m (voľný valec)	12m + 12m (voľný valec)	12 m + 12 m¼¼ (poháňaný valecï¼).	12 m + 12 m¼¼ (výkonný valec s hydraulickým ¼).	12 m + 12 m¼¼ (výkonný valec s hydraulickým ¼).
Rýchlosť vyrovnávania	11000 mm/min	8500 mm/min	6700 mm/min	6000 mm/min	4700 mm/min
Výkon hlavného stroja	Hlavný stroj 11kw motor lisu 2×1,1Kw,spolu 13,2kw	Hlavný stroj 11kw Čerpacia stanica 4kw Celkový výkon 15 kW	Hlavný stroj 11kw Čerpacia stanica 4kw Celkový výkon 15 kW	Hlavný stroj 15kw Čerpacia stanica 7,5kw Valec: 2 × 2,2 kW Celkový výkon 26,9 kW	Hlavný stroj 22kw Čerpacia stanica 7,5kw Valec: 2 × 3 kW Celkový výkon 35,5 kW
Tlak hydrauliky	/	16 MPa	16 MPa	16 MPa	16 MPa

Vyrovnávacie stroje s H-lúčomFunkcia a aplikácia

Vyrovnávacie stroje s H-lúčomje vhodný na vyrovnávanie zváraných "T" a "H" profilov. Po zváraní profilu sa prírubová doska deformuje v dôsledku zmrštenia zvaru, musí byť opravená, aby sa stala kvalifikovaným obrobkom. Tento stroj je teda lepším zariadením na vyrovnávanie prírub. Stroj má veľkú vyrovnávaciu silu, vysokú rýchlosť vyrovnávania, malý pôdorys, nízku spotrebu energie, jednoduchú obsluhu a spoľahlivú prácu. Je obzvlášť vhodný pre oceľové konštrukcie, lodiarsky priemysel a iné podniky hromadnej výroby nosníkov "T" alebo "H".

Podrobnosti

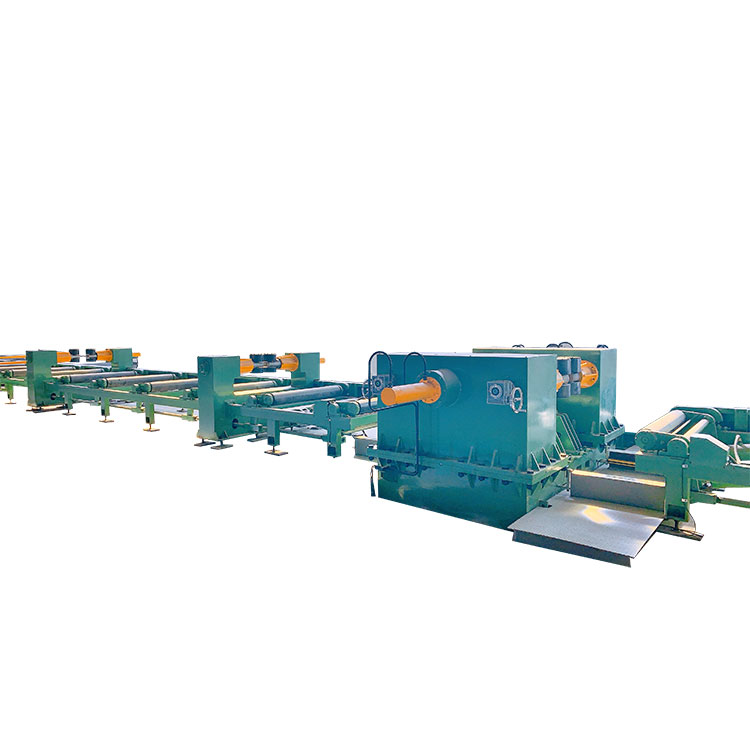

TheVyrovnávacie stroje s H-lúčompozostáva zo základného sedadla, ľavo/pravej krabicovej konštrukcie, upínacieho zariadenia pásu, hlavného prevodového mechanizmu, hydraulického a elektrického riadiaceho systému a transportného dopravníkového valčeka atď.
