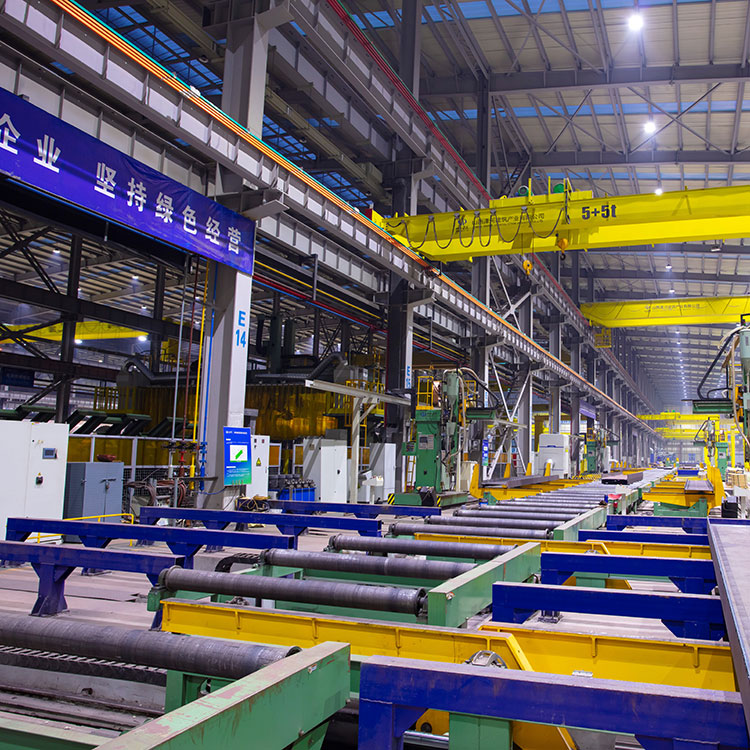

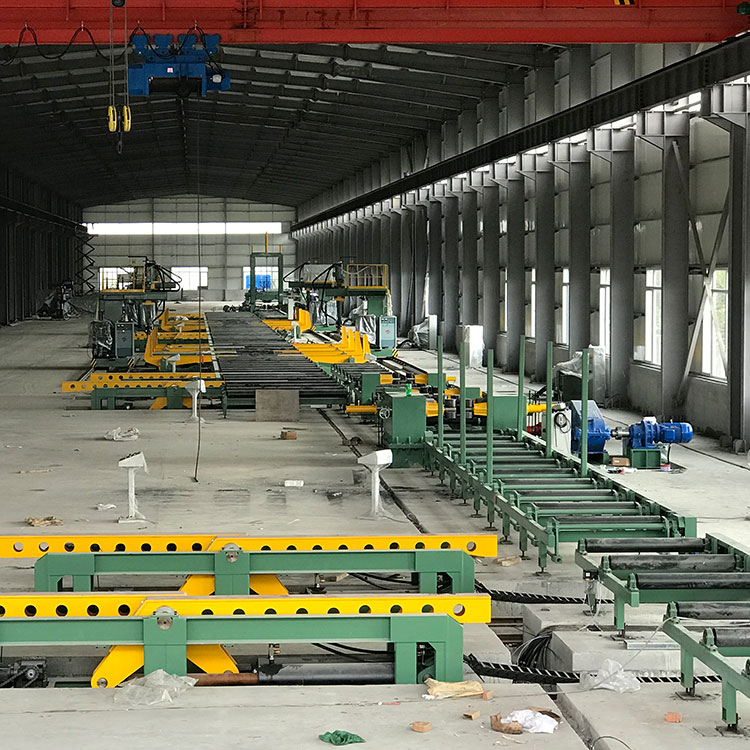

VHAZváracie linky H lúčomsú vysokovýkonné výrobné linky H lúča kombinované s rôznymi zariadeniami a nástrojmi, ktoré vyrába spoločnosť JINFENG WELDCUT, ktorá je profesionálnym čínskym výrobcom a dodávateľomZváracie linky H lúčoms prijateľnou cenou. TheZváracie linky H lúčomposkytujú väčšiu bezpečnosť a vysokú účinnosť pri výrobe lúčov H alebo T lúčov.
JINFENG WELDCUT poskytne 2-ročnú záruku naZváracie linky H lúčom. Hlavné elektrické prvky výroby lúčov H sú vybrané od svetoznámej značky, ktorá používateľom prinesie pohodlnejšie vyhľadávanie dielov v miestnej časti bez toho, aby sa dostali z veľkej vzdialenosti z Číny. VHFZváracie linky H lúčomsú najpokročilejšie a vysoko automatizované výrobné linky na zvýšenie produktivity pre koncových používateľov z rôznych odvetví.
Model |
VHF 1500 |
VHF 2000 |
VHF 3200 |
Výška pásu H-lúča |
200-1500 mm |
200-2000 mm |
450-3200 mm |
Hrúbka siete |
6-32 mm |
6-40 mm |
6-60 mm |
Šírka príruby H-nosníka |
200-800 mm |
200-800 mm |
200-1200 mm |
Hrúbka príruby |
6-40 mm |
8-60 mm |
8-80 mm |
Dĺžka H-lúča |
4000-15000 mm |
6000-18000 mm |
|
Typy zvárania |
Tečkované zváranie CO2/MAG |
||
Kompletné zváranie pomocou SAW (zváranie pod tavivom) |
|||
Zmontovaná poloha nosníka H |
vertikálne |
||
Stroj na montáž lúčov H |
1 sada |
||
Konzolový zvárací stroj pod tavivom |
4 sady |
||
Príruba nosníka H Rovnačka |
1 sada |
1 sada, Hydraulický typ |
|

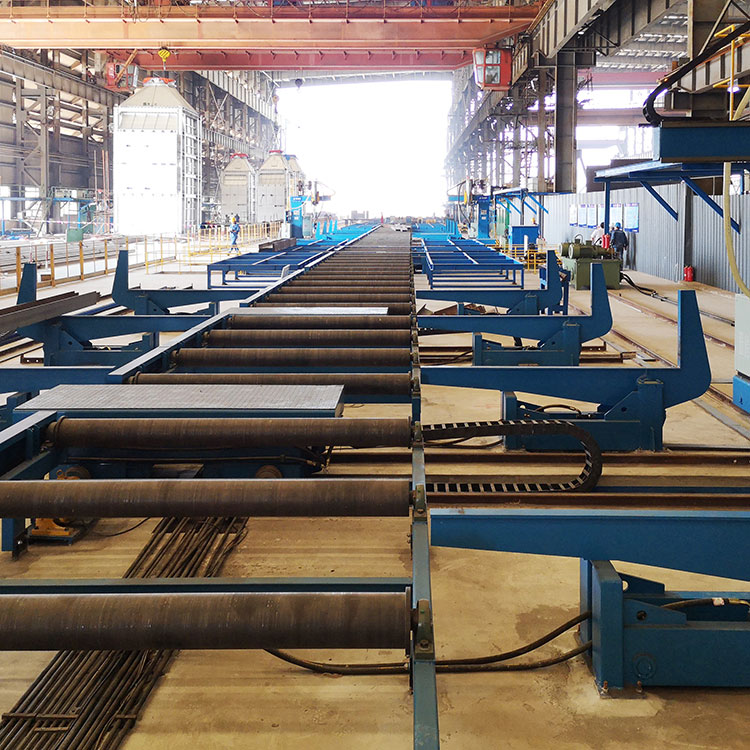

Valčekové stoly |
~90 metrov |
~101 metrov + ~10 metrov |
|
Prevrátenie lúča o 180° |
3 sady (6 jednotiek) |
3 sady (6 jednotiek) |
|
Oceľový vozík |
2 sady (4 jednotky) |
2 sady (4 jednotky) |
|
Podpora zberu údajov pre MES |
1. VHAZváracie linky H lúčomsú výrobné linky s vysokou automatizáciou na výrobu zváraného nosníka I a nosníka H s menším počtom pracovníkov a menšími žeriavmi.
2. Linka môže byť plne integrovaná so systémom MES a dokončiť komunikáciu v reálnom čase medzi horným počítačom a riadiacim systémom, dokončiť zber údajov zariadenia, nahrať všetky zozbierané údaje do továrenského systému MES (alebo horného centralizovaného riadiaceho systému) a zabezpečiť včasnosť a efektívnosť prenosu informácií.
3. Dizajn a ochrana musia spĺňať požiadavky príslušných národných noriem a ochrany životného prostredia; Bezpečnostné a ochranné zariadenia zariadení musia spĺňať príslušné priemyselné normy;.
4.TotoZváracie linky H lúčomsú široko používané pri stavbe lodí, lodeniciach a oceľových konštrukciách a oceľových konštrukciách, na mori, na pevnine, na zváranie T-nosníka pre lodenice a stavbu lodí, H-nosníka pre oceľové konštrukcie a oceľové konštrukcie alebo mosty atď.
5. Flexibilný dizajn zváracieho zariadenia umožňuje podporovať akékoľvek značky zváracích zdrojov.
6. K dispozícii sú certifikované CE, ECA.
7. Táto linka poskytuje výrobu od ľahkých nosníkov až po veľmi ťažké nosníky s veľkou hrúbkou bez výmeny akýchkoľvek nástrojov alebo zariadení.
8. Od montáže až po vyrovnanie celé spracovanie nepotrebuje žiadne žeriavy, čo výrazne znižuje riziko použitia žeriavov.

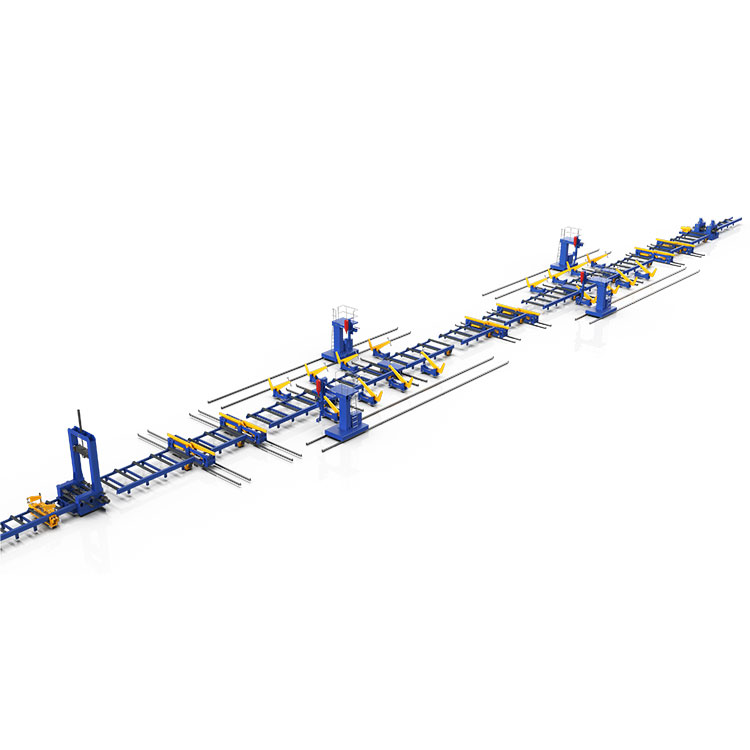

Pohľad na štruktúru
Zoznam modulov zariadení používaných vZváracie linky H lúčom
Jeden vertikálny H lúčový montážny stroj - na bodové zváranie CO2/MAG na montážny pás a príruby v tvare I.
Jedna sada preklápača lúča na prevrátenie lúča H z polohy „I“ do polohy „H“ pre bezpečnú prepravu na valcovom stole linky.
2-Oblasť zvárania
Dve sady zváracích strojov na zváranie lúčom typu H. Jeden každý zvárací stroj vybavený 1 zváracou hlavou pod tavivom (podporuje technológiu jednoduchého oblúkového zvárania alebo tandemového oblúkového zvárania).
Dve sady naklápačov lúča, aby lúč H sedel pod uhlom 45 stupňov, aby sa zabezpečila dobrá poloha zvárania.
Jedna sada oceľových vozíkov (skladá sa z 2 jednotiek oceľových vozíkov) na privedenie nosníka k 2. konzolovej zváračke SAW po dokončení zvárania 1. zvaru.
Medzi oblasťou zvárania č. 1 a oblasťou č. 2 je jedna súprava preklápača lúča na prevrátenie lúča, ktorý bol zvarený 2 zvarmi o 180 stupňov, aby bolo potrebné zvariť ďalšie 2 zvary smerom hore.
V oblasti zvárania #2 zahŕňa to isté ako oblasť zvárania #1.
Jedna sada preklápača lúča na prevrátenie lúča H z polohy âHâ do polohy âIâ na vyrovnanie príruby lúča ďalším vyrovnávacím strojom.
Stroje na vyrovnávanie prírub H nosníka s jedným H - na vyrovnávanie pásníc H nosníka. Jeden H nosník má 2 príruby. Obidve príruby je potrebné narovnať. Ale stroj sa môže raz vyrovnať na jednej prírube. Takže po dokončení narovnania 1 príruby, potom preklápač lúča prevráti lúč o 180 stupňov, aby sa vytvorila príruba, ktorá potrebuje narovnanie na spodnej strane.
Ako vyrobiť zváraný nosník H/I nosník z oceľového plechu?
Nasleduje výrobný diagram pre výrobu od dosiek až po H nosník a konečnú kontrolu.
