2-1-7 3 v 1 h zváracej čiare lúča

Pre všetky zváracie čiary 3-in 1 H, ktoré vyrábali zvárača Byjinfeng Weldcut, bude mať záruku 12 mesiacov, ktorá je strojom s najvyššou účinnosťou na zvýšenie produktivity koncových používateľov z oceľovej konštrukcie, mosta, konštrukcie.

Špecifikácie

Funkcia

Zváracie čiary 3-in 1-h majú kombinovanú funkciu H-lúča, zostavy T-lúča, zvárania a narovnania deformácie príruby po zváraní. Takto môže presne a rýchlo uvedomiť výrobu lúča H a T lúčov. Má nasledujúce výhody: jednoduchú prevádzku, menšie náklady na prácu a malú oblasť krytia.

Táto čiara má dva voliteľné zváranie, ktoré si môžete vybrať podľa hrúbky konštrukčnej oceľovej dosky, ktorá sa má zvárať:

Možnosť A: Jeden oblúkový zváranie dvojitého drôtu, ktorého rýchlosť depozície je o 40% vyššia ako všeobecné oblúkové oblúkové zváranie oblúka s jedným oblúkom, SOT je obzvlášť vhodný pre hrúbku štruktúry, ktorej hrúbka je menšia ako 20 mm.

Možnosť B: Jeden oblúkový zváranie s jedným drôtom. Vhodný pre väčší rozsah zvárania hrúbky dosky.

Podrobnosti

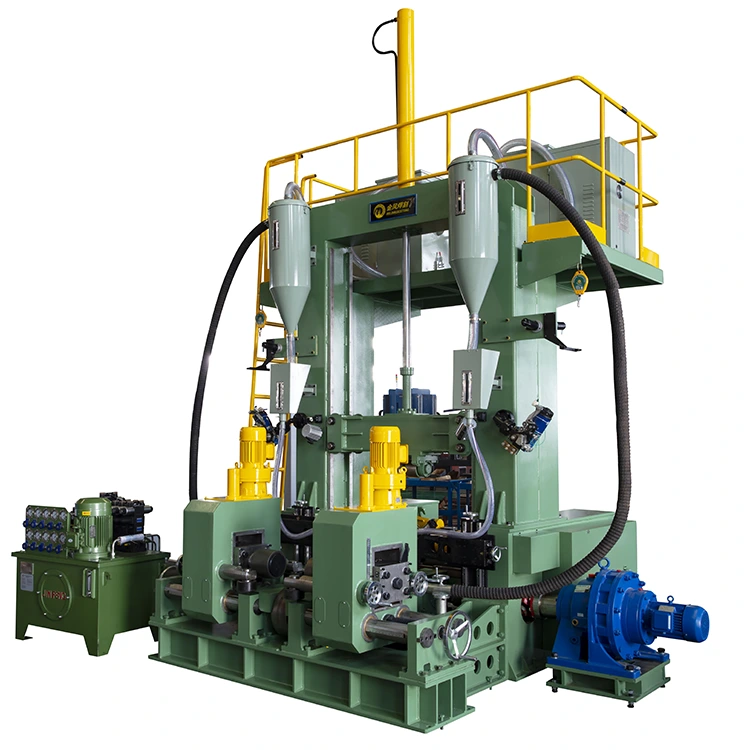

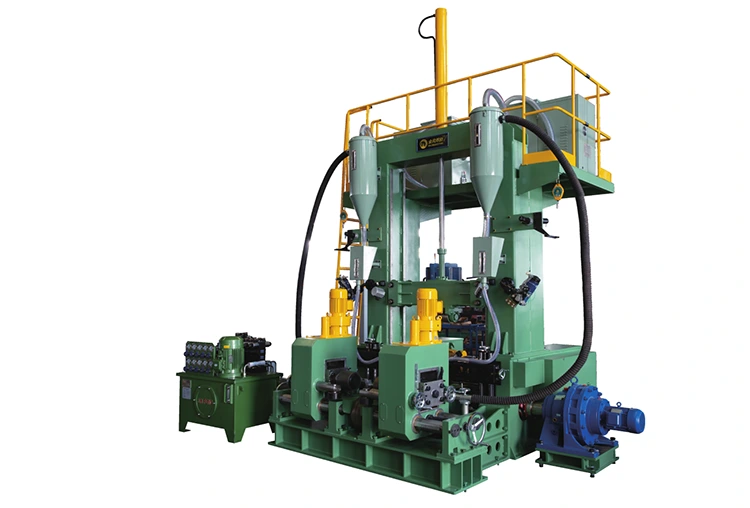

Štandardné zváracie čiary ZHJ3-in 1 H lúča pozostáva z jednej vstupnej valčekovej tabuľky, hlavnej zváracej a vyrovnávacej stanice, výstupného tabuľky. Na hlavnej zváracej a vyrovnanej stanici je nainštalovaná jednotkami na regeneráciu toku, zváracej hlavy s pochodňou a upínacími zariadeniami pre prírubu a webu.

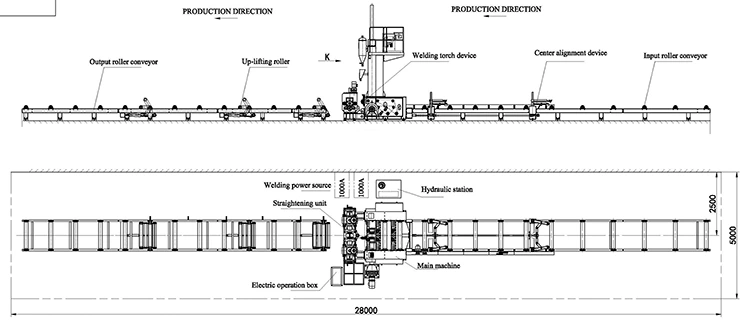

1. StandardzHJ3-in 1 h zváracie čiary lúča

2. Možnosť 1:

Podľa rôznych požiadaviek od zákazníkov poskytujeme aj konfiguráciu pre zváracie čiary ZHJ3-in 1 H ako nasledujúce:

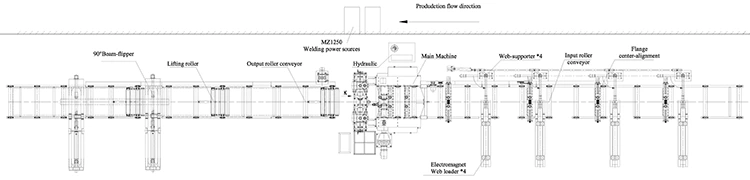

Na základe štandardných zváracích čiary 3-v-1 H, pridajte jednu sadu webového zaťaženia, ktorý je zrejmý zo 4 ks magnetových nakladacích ramien a 4ks web podporovateľa. Na každom nakladacom ramene webového nakladacieho ramena sú 2ks magnetu na držanie oceľovej webovej dosky.

3. Možnosť 2:

Podľa rôznych požiadaviek od zákazníkov poskytujeme aj konfiguráciu pre zváracie čiary ZHJ3-in 1 H ako nasledujúce:

Na základe štandardných zváracích čiary 3-v-1 H, pridajte jednu sadu webového zaťaženia, ktorý je zrejmý zo 4 ks magnetových nakladacích ramien a 4ks web podporovateľa. Na každom nakladacom ramene webového nakladacieho ramena sú 2ks magnetu na držanie oceľovej webovej dosky.

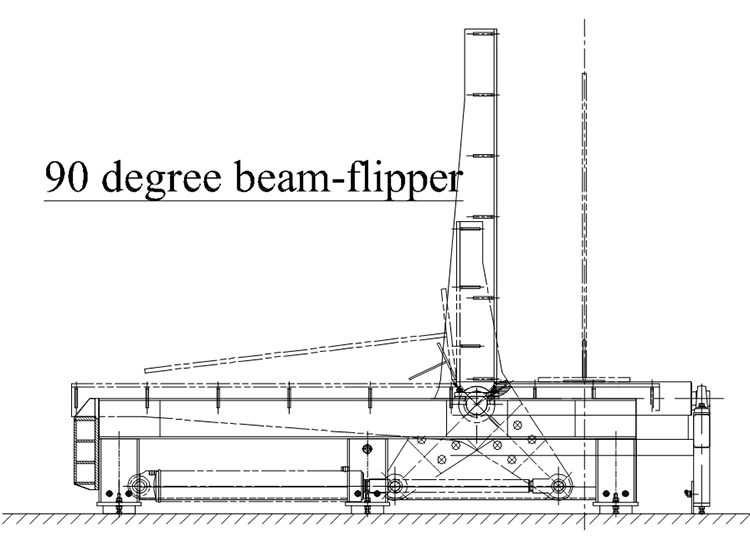

Na základe vyššie môžeme pridať jednu sadu plutkovača lúča 90 stupňov na výstupnom valčekovom stole, aby sme zvrátili zváraný lúč v horizontálnej polohe.

3. Možnosť 3:

Niektorí zákazníci možno budú musieť zvýšiť produkciu produktu, potrebujú jednu zváraciu líniu, aby sa skladalo z 2 sady zváracej stanice. Prvá zváracia stanica na zváranie 1. príruby a web, aby vytvorila T lúč, druhý na zváranie zváraného T-lúča a 2. príruby, aby vytvorila lúč H.

3.1 Na základe štandardných zváracích čiary 3-v-1 H, pridajte jednu sadu webového zaťaženia, ktorý je zrejmý zo 4 ks magnetového nakladacieho ramena a 4ks webu podporovateľa.

3.2 Na pridanie 1 súpravy zvrhnutia T-lúča na otáčanie T-lúča v 180 stupňov a umiestnenie T-lúča na 2. prírubu na tabuľke vstupného valca 2. zváracej stanice.

3.3 Na pridanie jednej sady 90 stupňov lúča lúča na výstupnej valčekovej tabuľke 2. zváracej stanice na prevrátenie zváraného lúča v horizontálnej polohe.

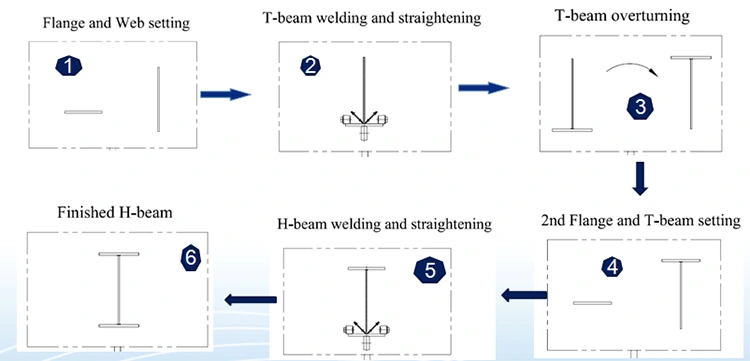

Tok výroby lúča a H-lúča

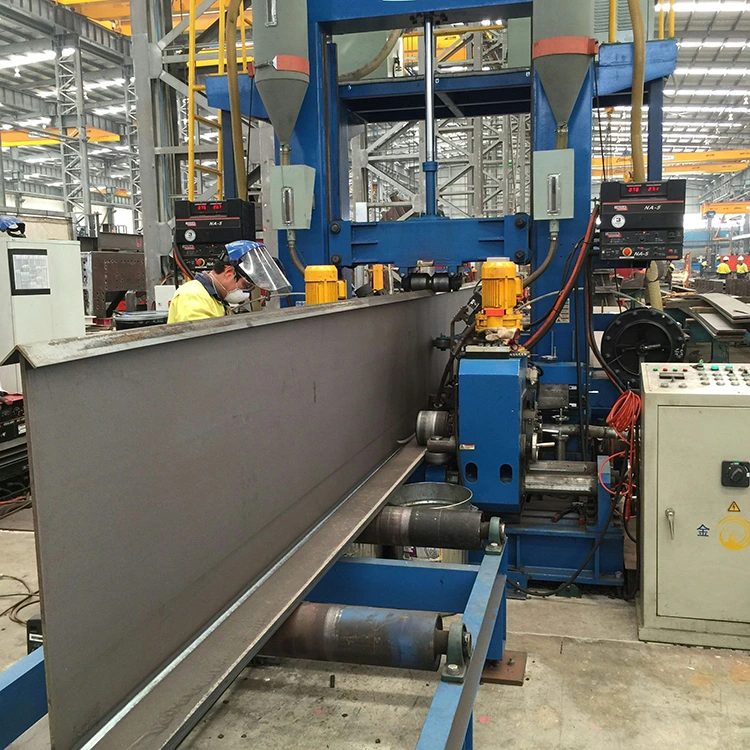

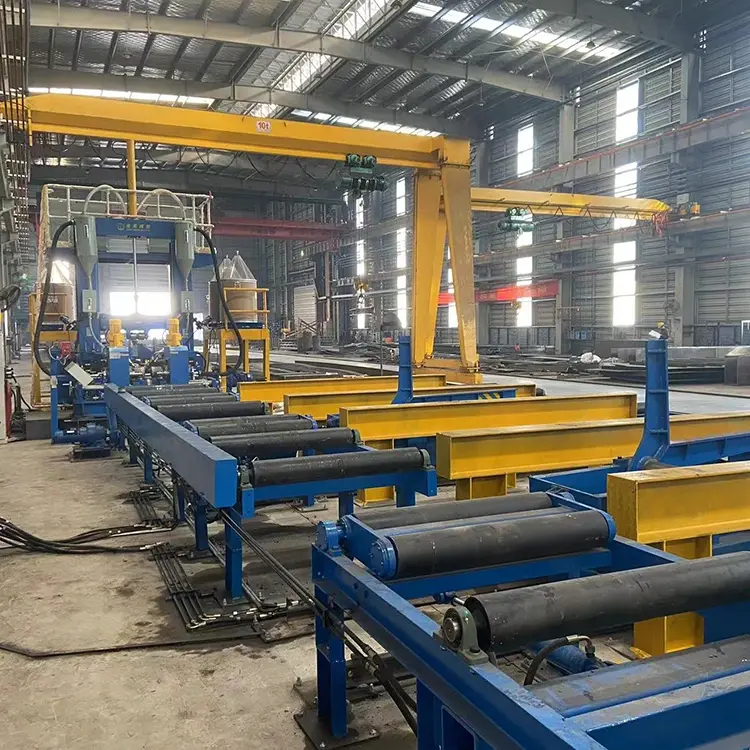

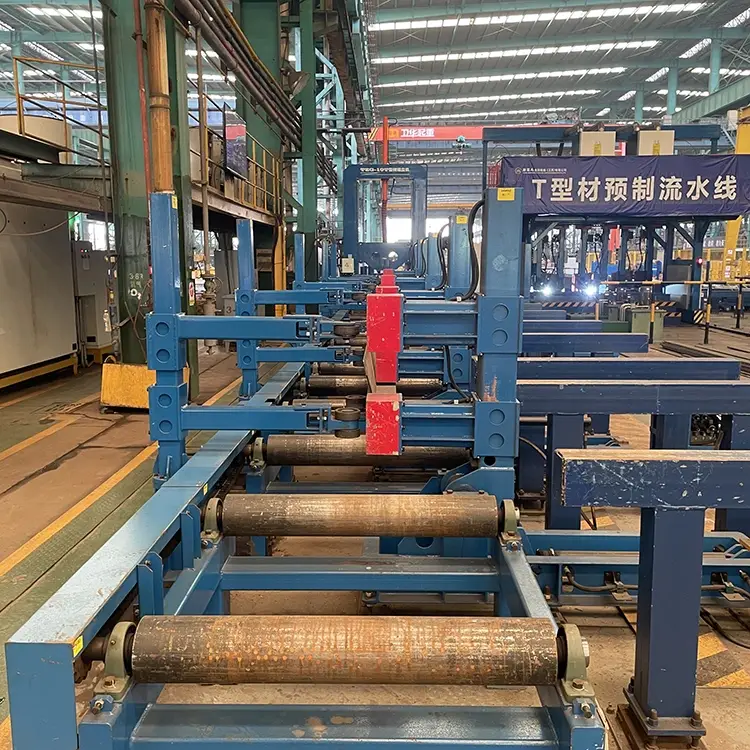

3-v-1 integrované zváracie linky H-lúča nainštalované v továrni používateľov
