JINFENG WELDCUT je profesionálny čínsky výrobca a dodávateľ3-v 1 H lúčové zváracie linkys prijateľnou cenou. The3-v 1 H lúčové zváracie linkysú integrované s montážou, zváraním a vyrovnávaním na prírube po zváraní v jednom stroji na výrobu zváraného H-nosníka alebo T-nosníka. Dokáže realizovať výrobu na zváranom H-nosníku alebo T-nosníku s vysokou rýchlosťou a vysokou presnosťou, ktorý má vlastnosti jednoduchej obsluhy, menšieho zaberaného priestoru a menšej práce.
Pre všetky3-v 1 H lúčové zváracie linkyktorý vyrába JINFENG WELDCUT bude mať 12-mesačnú záruku, čo je stroj s najvyššou účinnosťou na zvýšenie produktivity pre koncových užívateľov z oceľovej konštrukcie, mosta, konštrukcie.
Model |
ZHJ15 |
ZHJ18 |
ZHJ20 |
Výška pásu T-Beam (H) |
200-1500 mm |
200-1800 |
200-2000 mm |
Hrúbka pásu (d) |
6-12 mm |
6-19 mm |
6-30 mm |
Šírka príruby (B) |
200-800 mm |
200-1000 mm |
|
Hrúbka príruby (t) |
6-25 mm |
6-40 mm |
|
Dĺžka lúča (L) |
4000-15000 mm |
4000-15000 mm |
4000-15000 mm |
Materiál nosníka |
Q235 |
||
Typ zvárania |
Priečne kútové zváranie pod tavivom |
||
Zdroj zváracieho prúdu |
Typ s jedným alebo dvoma drôtmi |
Jediný drôt |
Jediný drôt |
Výstupná rýchlosť zvárania |
200~1000 mm/min |
||
Uhol horáka: |
45° jemné nastavenie |
||
Hydraulický tlak |
≤ 16 MPa |
||
Systém obnovy toku |
2 sady |
||
Objem násypky taviva |
2 × 50 l |
||
Vstupný dopravníkový valec: |
12000 mm |
||
Výstupný dopravníkový valec: |
12000 mm |
||
Výkon hlavného stroja |
14,5 kW |
||
Hydraulický systém: |
1 sada |
||
Vyrovnávacia jednotka |
1 sada, integrovaná na stroji |
||
Zdroj: |
AC/380 V/50 Hz/3PH |
||
Schopnosť vyrovnávania |
6-40 mm |
3-v 1 H lúčové zváracie linkymá kombinovanú funkciu H nosníka, zostavy T nosníka, zvárania a vyrovnávania deformácie príruby po zváraní. Takto môže presne a rýchlo realizovať produkciu H lúča a T lúča. Má nasledujúce výhody: jednoduchá obsluha, nižšie náklady na pracovnú silu a malá plocha pokrytia.
Táto linka má dva voliteľné procesy zvárania, ktoré si môžete vybrať podľa hrúbky oceľového plechu, ktorý sa má zvárať:
MOŽNOSŤ A: Zváranie dvojitým drôtom jedným oblúkom, ktorého rýchlosť odtavovania je o 40 % vyššia ako pri všeobecnom zváraní pod tavivom jedným drôtom jedným oblúkom, Sot je obzvlášť vhodné pre konštrukčnú oceľ s hrúbkou menšou ako 20 mm.
MOŽNOSŤ B: Zváranie jedným drôtom jedným oblúkom. Je vhodný pre zváranie väčšieho rozsahu hrúbky plechu.

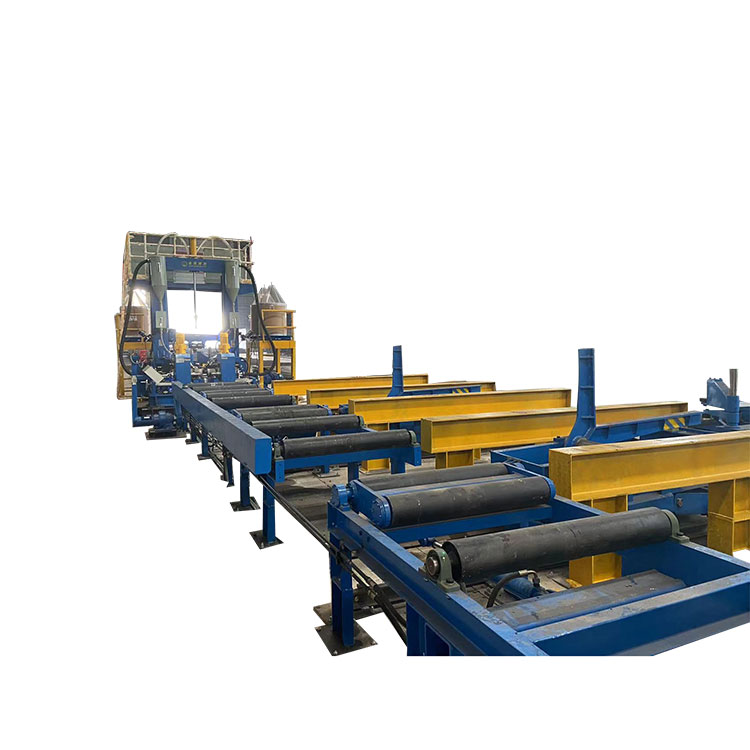

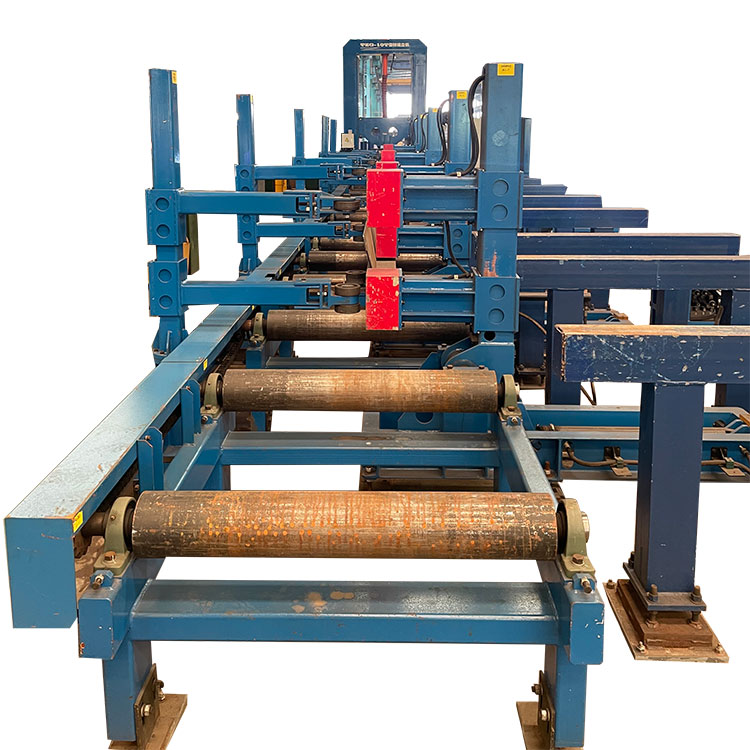

Štandard ZHJ3-v 1 H lúčové zváracie linkyPozostáva z jedného vstupného valčekového dopravníka, hlavnej zváracej a vyrovnávacej stanice, výstupného valčekového dopravníka. Na hlavnej zváracej a vyrovnávacej stanici sú nainštalované jednotky na spätné získavanie taviva, zváracia hlava s horákom a upínacie zariadenia na prírubu a pás. Súčasťou štandardnej rady sú aj zváracie zdroje, hydraulická stanica a ovládacia skriňa.
1. Štandard ZHJ3-v 1 H lúčové zváracie linky
2. MOŽNOSŤ 1:
Podľa rôznych požiadaviek zákazníkov poskytujeme aj konfiguráciu pre ZHJ3-v 1 H lúčové zváracie linkytakto:
Na základe štandardných zváracích liniek H lúčom 3 v 1 sa pridáva jedna sada nakladača pásu, ktorá pozostáva zo 4 ks nakladacieho ramena magnetu a 4 ks podpery pásu. Na každom ramene na nakladanie pásu sú 2 ks magnetov na uchytenie oceľovej dosky.
3. MOŽNOSŤ 2:
Podľa rôznych požiadaviek zákazníkov poskytujeme aj konfiguráciu pre ZHJ3-v 1 H lúčové zváracie linkytakto:
Na základe štandardných zváracích liniek H lúčom 3 v 1 sa pridáva jedna sada nakladača pásu, ktorá pozostáva zo 4 ks nakladacieho ramena magnetu a 4 ks podpery pásu. Na každom ramene na nakladanie pásu sú 2 ks magnetov na uchytenie oceľovej dosky.
Na základe vyššie uvedeného môžeme pridať jednu sadu 90 stupňového preklápača lúča na výstupný valčekový stôl na prevrátenie zváraného lúča do horizontálnej polohy.
3. MOŽNOSŤ 3:
Niektorí zákazníci môžu potrebovať zvýšiť výrobný výkon, potrebujú jednu zváraciu linku, ktorá pozostáva z 2 sád zváracích staníc. Prvá zváracia stanica na zváranie 1. príruby a pásu do tvaru T nosníka, 2. zváracia stanica na zváranie zváraného T nosníka a 2. pásnice na vytvorenie H nosníka.
3.1 Takže Na základe štandardných zváracích liniek H lúčom 3 v 1 sa pridá jedna sada nakladača pásu, ktorá pozostáva zo 4 ks nakladacieho ramena magnetu a 4 ks podpery pásu. Na každom ramene na nakladanie pásu sú 2 ks magnetov na uchytenie oceľovej dosky.
3.2 Pridanie jednej sady 90 stupňového preklápača lúča na výstupný valčekový stôl 1. zváracej stanice na prevrátenie zváraného lúča do horizontálnej polohy.
3.3 Pridanie reťazového priečneho dopravníka na horizontálny pohyb T-nosníka k 2. zváracej stanici.
Integrované zváracie linky s H-lúčom 3 v 1 inštalované v továrni používateľov
