Beam Plutvy

JINFENG WELDCUT poskytne 1-ročnú záruku naLúčové plutvy. Hlavné elektrické prvky výrobných liniek Box beam sú vybrané od svetoznámej značky, ktorá používateľom prinesie pohodlnejšie vyhľadávanie dielov v miestnej časti bez toho, aby sa dostali z veľkej vzdialenosti z Číny. TheLúčové plutvysú najmodernejšie a vysoko účinné zariadenia na zvýšenie produktivity pre koncových používateľov z oceľových konštrukcií, oceľových konštrukcií a vysokých budov.

Pohľad na štruktúru

POUŽITIE ZARIADENIA

Dva počítače pohyblivých 180 ° hydraulickélúčové plutvysú dodávané v každej súprave, používajú sa hlavne na prevrátenie obrobkov po zváraní na jednej strane. Pri práci zdvihnite obrobok z valčekového stola alebo stojana na obrobky a reduktor poháňa dve otočné konzoly, aby sa synchrónne pohybovali, aby sa obrobok posunul na stranu valčekového stola alebo stojana na obrobky. Potom dva hydraulické valce poháňajú obe ramená v tvare L, aby sa synchrónne otáčali. Po prevrátení sa obrobok presunie do stredu valčekového stola alebo stojana na obrobky a potom sa obrobok prepraví do ďalšieho procesu alebo sa zvarí.

HLAVNÉ TECHNICKÉ PARAMETRE

1	Hmotnosť obrobku	≤ 30 t
2	Výkon jazdného motora	1,5×2,3,0 kW
3	Rýchlosť chôdze	6 m/min
4	Tlak hydraulickej stanice	Maximálne 16 MPa
5	Koľajnica stredná vzdialenosť	900 mm

VÝKONOVÉ CHARAKTERISTIKY

Zariadenie pozostáva z hlavného stroja, hydraulického systému a elektrického riadiaceho systému. Skupina dvochlúčové plutvysa používajú na súčasné prevrátenie a presun. Preklápací proces dvochlúčové plutvyje riadený pokročilými hydraulickými synchronizačnými ventilmi, aby sa zabezpečilo synchrónne otáčanie každého preklápacieho ramena počas procesu naklápania. Manuálne ovládajte proces obratu obrobku, aby ste dosiahli obrat obrobku o 90 °.

3.2 Každýlúčové plutvypoužíva súpravu štandardných hydraulických valcov na tlačenie rotačného ramena typu "L", aby sa otáčalo, čo môže prevrátiť obrobok. Na otočnej konzole je umiestnený reduktor rýchlosti a vychádzkové koleso, čo umožňuje otočnej konzole mať pohyblivú funkciu.

3.3 Zariadenie musí byť poháňané hydraulicky a mať vlastnosti odolnosti proti nárazu, stabilné prevrátenie a nízku poruchovosť v porovnaní s mechanicky poháňanými pretáčacími strojmi. Nielenže sa dá použiť na prevrátenie obrobku o 90º, ale možno ho aj zdvihnúť a presúvať medzi rôznymi stanicami. V porovnaní s tradičnými strojmi na otáčanie reťaze nie je pracovná stanica len uzavretá, čo uľahčuje zdvíhanie a prepravu obrobku dovnútra a von, ale aj celkové rozmery, najmä výškové rozmery, sú výrazne znížené a prevádzka je bezpečná a spoľahlivá. Jedna skupina dvoch sád ovládania prepojenia, jednoduchá obsluha, bezpečná a spoľahlivá.

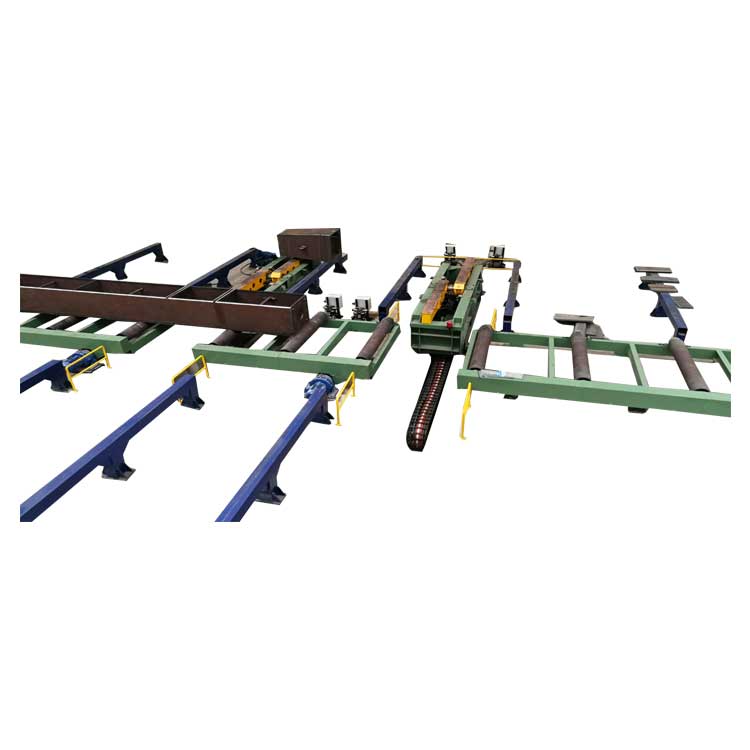

Flippery lúčov nainštalované v továrni používateľov
