Box Beam Welding Lines

JINFENG WELDCUT poskytne 1-ročnú záruku naZváracie linky s krabicovým lúčom. Hlavné elektrické prvky produkcie Box beam sú vybrané od svetoznámej značky, ktorá používateľom prinesie pohodlnejšie vyhľadávanie dielov v lokálnom prostredí bez toho, aby sa dostali z veľkej vzdialenosti z Číny. Automat X15Zváracie linky s krabicovým lúčomsú najpokročilejšie a vysoko automatizované výrobné linky na zvýšenie produktivity pre koncových používateľov z rôznych odvetví.

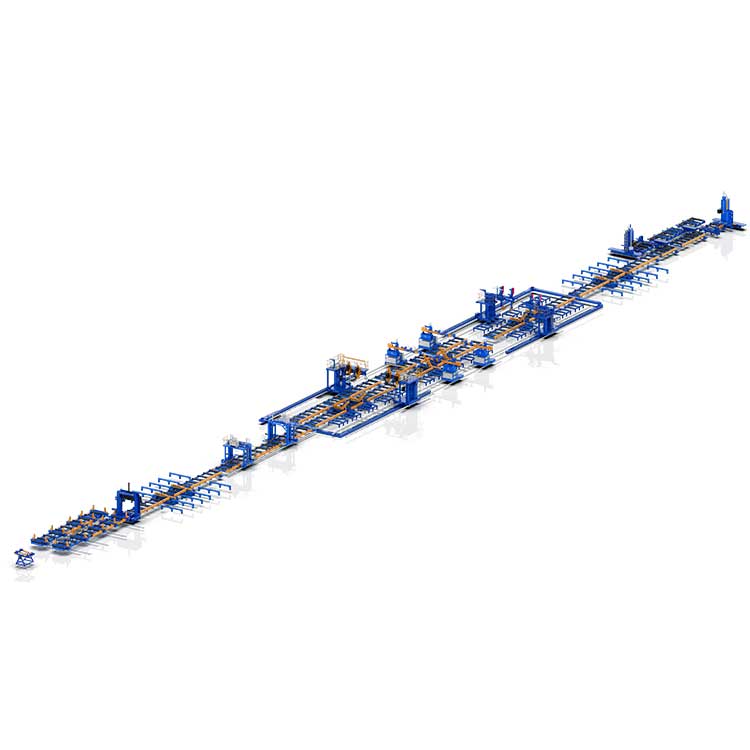

Pohľad na štruktúru

technické údaje

Model	X12	X15
Veľkosť krabice	300-1200 mm	300-1500 mm
Hrúbka plechu	10-60 mm	10-60 mm
Dĺžka lúča krabice	6000-15000 mm	6000-15000 mm
Maximálna hmotnosť nosníka boxu	≤ 30 t (15 000 mm)	≤ 30 t (15 000 mm)
Typy zvárania	1-Zváranie pomocou CO2/MAG v manuáli
	2- Zadné zváranie CO2/MAG v auto
	3- Elektrotroskové zváranie v automatickom režime (ESW)
	4- Plné zváranie pomocou SAW (zváranie pod tavivom)
Stroj na montáž prepážok	1 sada
Stroj na montáž skriňových nosníkov	2 sady (jedna pre montáž typu U, jedna pre montáž krabice)
Elektrotroskový zvárací stroj	2 sady, typ spotrebného drôtu
CO2/MAG chrbtový zvárací stroj	2 sady
Plniaca zváračka CO2/MAG	2 sady
Zváračka pod tavivom	2 sady, technológia tandemového oblúkového zvárania
Čelná fréza	1 sád
Prevrátenie lúča o 180°	2 sady (4ks), zaťaženie 15t/súprava
Prevrátenie lúča o 180°	5 sád (10 ks), zaťaženie 30 ton/súprava
Oceľový vozík	1 sady (3ks), zaťaženie 30 ton/súprava
Valčekové stoly	~160 metrov
Podpora zberu údajov pre MES

Funkcia a aplikácia

1. X15Zváracie linky s krabicovým lúčomsú vysoko automatizované výrobné linky na výrobu zváraných skriňových stĺpov s menším počtom pracovníkov a menšími žeriavmi.
2. Linka môže byť plne integrovaná so systémom MES a dokončiť komunikáciu v reálnom čase medzi horným počítačom a riadiacim systémom, dokončiť zber údajov zariadenia, nahrať všetky zozbierané údaje do továrenského systému MES (alebo horného centralizovaného systému kontrolný systém) a zabezpečiť včasnosť a efektívnosť prenosu informácií.
3. Dizajn a ochrana musia spĺňať požiadavky príslušných národných noriem a ochrany životného prostredia; Bezpečnostné a ochranné zariadenia zariadení musia spĺňať príslušné priemyselné normy;.
4.TotoZváracie linky s krabicovým lúčomsú široko používané v oceľových konštrukciách a oceľových konštrukciách, na zváranie skriňových stĺpov pre oceľové konštrukcie, vysoké budovy a oceľové konštrukcie alebo mosty atď.
5. Flexibilný dizajn zváracieho zariadenia umožňuje podporovať akékoľvek značky zváracích zdrojov.
6. K dispozícii sú certifikované CE, ECA.
7. Táto linka poskytuje výrobu od ľahkých nosníkov až po veľmi ťažké nosníky s veľkou hrúbkou bez výmeny akýchkoľvek nástrojov alebo zariadení.
8. Od montáže až po osadenie celého spracovania nepotrebuje žiadne žeriavy okrem nakladania na začiatku a vykladania na konci, čo výrazne znižuje riziko použitia žeriavov.

Zoznam strojov a zariadení na zriadenie celej výrobnej linky na výrobu zváraných skriňových nosníkov:

1-stroj na montáž prepážok
Tento stroj je špeciálne zariadenie na montáž a polohovacie zváranie výstužnej rebrovej dosky vo vnútornej dutine skriňového nosníka. Je to preferovaný produkt pre podniky s oceľovou konštrukciou, ktoré vyrábajú obrobok so skriňovým nosníkom na zníženie náročnosti práce a zlepšenie efektivity práce.


2-box-nosník montážny stroj
Skriňový montážny stroj je kľúčovým zariadením na výrobu skriňového nosníka (stĺpca), ktorý dokončuje predovšetkým montáž obrobku skriňového nosníka (stĺpu). Tento stroj je jedným z nevyhnutných zariadení pre podniky s oceľovou konštrukciou na výrobu skriňových nosníkov.
Jeden stroj na montáž typu U.
Jeden stroj je určený na montáž krabicového typu.


3-Elektrotroskový zvárací stroj
Konzolový elektrotroskový zvárací stroj XZHB15 je vynikajúci produkt uvedený na trh spoločnosťou Jinfeng Welding and Cutting Company pre priemysel oceľových konštrukcií. Ide o špeciálne zváracie zariadenie špeciálne navrhnuté na zváranie skriňového nosníka. Aby sa zabezpečila dostatočná tuhosť a torzná odolnosť počas výroby skriňového nosníka, na vnútornej strane skriňového nosníka sú vo všeobecnosti privarené usmerňovače (t. j. tuhšie dosky). Tento stroj je špeciálne zariadenie na zváranie zvarov medzi vonkajšou doskou skriňového nosníka a vnútornými priehradkami.


4-CO2/MAG chrbtový zvárací stroj
Konzolový zvárací stroj so skriňovým nosníkom série XQHB15L je špeciálne zváracie zariadenie špeciálne navrhnuté na zváranie zadných nosníkov (stĺpov) a plniace zváranie po podložení, ktoré naša spoločnosť uvádza na trh na základe dopytu na trhu a dlhoročných skúseností s vývojom zariadení pre oceľové konštrukcie. .

Plniaca zváračka 5-CO2/MAG
Konzolový zvárací stroj so skriňovým nosníkom série XQHB15 je špeciálne zváracie zariadenie špeciálne navrhnuté na zváranie zadných nosníkov (stĺpov) a plniace zváranie po podložení, ktoré naša spoločnosť uvádza na trh na základe dopytu na trhu a dlhoročných skúseností s vývojom zariadení pre oceľové konštrukcie. .

6-Zváračka pod tavivom
XMHB15 skriňový nosník na zváranie pod tavivom je vynikajúci produkt uvedený na trh spoločnosťou Jinfeng Welding and Cutting Company pre priemysel oceľových konštrukcií. Ide o špeciálne zváracie zariadenie špeciálne navrhnuté na zváranie veľkých a stredne veľkých skriňových nosníkov (stĺpov). V priebehu rokov, po neustálej optimalizácii a zlepšovaní, sa výkon stal dokonalejší.

7-čelná fréza
S rýchlym rozvojom ekonomického stavebníctva, stavebníctva, mostov a iných priemyselných odvetví majú čoraz prísnejšie požiadavky na kvalitu inžinierstva oceľových konštrukcií. Tupý spoj nosníka H, ​​skriňového nosníka a stĺpa a štíhlych častí a spracovanie čelnej plochy obrobku sa stali základným procesom. Opracovanie čelnej plochy nielenže výrazne zlepšuje kvalitu obrobku, znižuje počet chýb pri inštalácii a konštrukcii na mieste, skracuje dobu výstavby a zlepšuje efektivitu výstavby na mieste. Podnikom s oceľovou konštrukciou prináša aj lepšie ekonomické výhody. Podľa aktuálnej spracovateľskej situácie podnikov s oceľovou konštrukciou naša spoločnosť absorbuje výhody podobných produktov na medzinárodnej úrovni a včas uvádza na trh nové produkty, aby uspokojila dopyt na trhu. Používa sa nielen v priemysle oceľových konštrukcií, ale môže sa použiť aj ako všeobecné vybavenie, ktoré sa široko používa v priemysle výroby mostov, elektrickej energie, ropy, petrochemického priemyslu a iných strojov.


8-lúčová plutva prevrátenie o 180°
Dva kusy mobilných 180° hydraulických lúčových preklápačov slúžia na otáčanie jednostranne zváraných obrobkov. Pri práci zdvihnite obrobok z valčekového stola alebo stojana na obrobky a reduktor poháňa dva preklápače lúčov, aby sa synchrónne pohybovali, aby sa obrobok posunul na stranu valčekového stola alebo stojana na obrobky, a potom dva hydraulické valce poháňajte obe ramená tak, aby sa synchrónne otáčali, po prevrátení premiestnite obrobok do stredu valčekového stola alebo stojana na obrobky a potom prepravte obrobok k ďalšiemu procesu alebo zváraniu.
Podľa aktuálnej situácie je možné použiť dva kusy samostatne ako skupinu na preklopenie krátkeho lúča. Zároveň je možné 4 kusy spojiť aj do jednej skupiny na prevrátenie dlhých trámov. Vysoká flexibilita a efektivita.


Pracovný vývojový diagram lúčových plutv:

9-Oceľový vozík
Toto zariadenie sa používa hlavne na koordináciu s výrobným procesom na presun obrobku z dopravného valcového dopravníka alebo iného zariadenia do zariadenia, ktoré sa má spracovať. Oceľový vozík má hlavne dve akčné funkcie: chôdzu a zdvíhanie. Posun obrobku môže byť dokončený pomocou manipulácie a kontroly. Zariadenie má jednoduchú štruktúru, pohodlnú obsluhu a stabilnú prevádzku. Stroj využíva vysokovýkonný dizajn s maximálnym zaťažením 30 ton;


10-valcové stoly
Používa sa hlavne na dopravu obrobkov od montáže skriňového nosníka až po dokončenie zvárania, čelného obkladu.

Ako vyrobiť zváraný skriňový nosník z oceľového plechu?

Nasleduje výrobný diagram pre výrobu od dosiek až po H nosník a konečnú kontrolu.
Vývojový diagram výroby


Zváracie linky na skriňové nosníky inštalované v továrni používateľov
