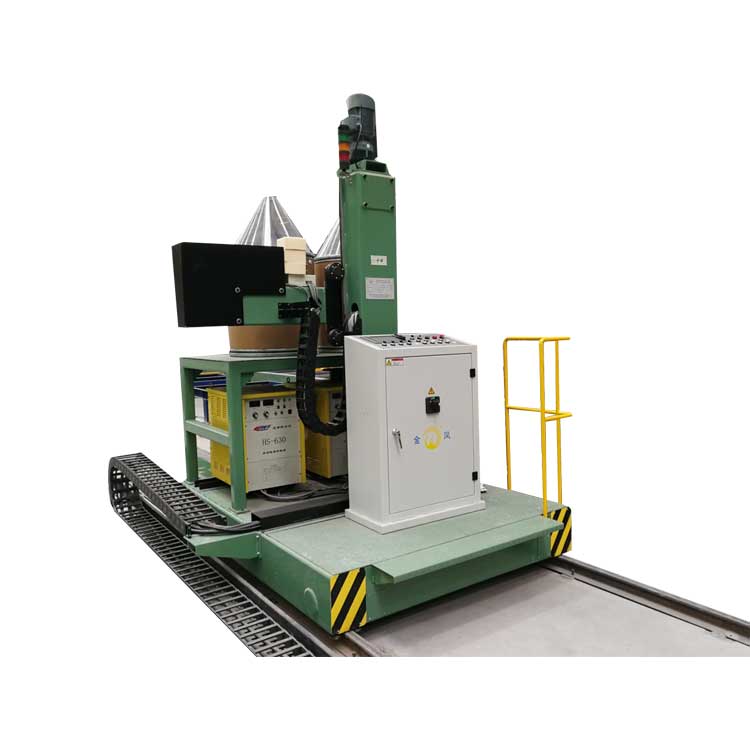

Box Beam Esw elektrotroskové zváracie stroje

JINFENG WELDCUT poskytne 1-ročnú záruku naElektrotroskové zváracie stroje ESW so skriňovým nosníkom. Hlavné elektrické prvky výrobných liniek Box beam sú vybrané od svetoznámej značky, ktorá používateľom prinesie pohodlnejšie vyhľadávanie dielov v miestnej časti bez toho, aby sa dostali z veľkej vzdialenosti z Číny.Elektrotroskové zváracie stroje ESW so skriňovým nosníkomsú najmodernejšie a vysoko účinné zariadenia na zvýšenie produktivity pre koncových používateľov z oceľových konštrukcií, oceľových konštrukcií a vysokých budov.

Pohľad na štruktúru

technické údaje

NIE	MODEL	XZHB15	XZM2016
1	Šírka lúča krabice	□300～□1500  mm	300~2000 mm
2	Výška lúča krabice	□300～□1500  mm	300~1600 mm
3	Dĺžka lúča krabice	6000 – 15000   mm	4000-15000 mm
4	Dĺžka koľajnice	17000 mm (2 stroje zdieľajúce rovnaké koľajnice)	20 000 mm
5	Rozpätie koľajníc	1400 mm	3500 mm
6	Rýchlosť zdvíhania nosníka	1380 mm/min	1600 mm
7	Pozdĺžna rýchlosť jazdy	800-4500 mm/min	800-4500 mm/min
8	Forma zvárania	Typ spotrebného drôtu, Typ spotrebného materiálu trysky	Typ spotrebného drôtu, Typ spotrebného materiálu trysky
9	Režim jazdy	Duálny pohon
10	Spôsob kontroly	Plynulá regulácia otáčok s premenlivou frekvenciou

Funkcia a aplikácia

Elektrotroskové zváracie stroje ESW so skriňovým nosníkomsú vynikajúcim produktom spoločnosti Jinfeng Welding and Cutting Company pre priemysel oceľových konštrukcií. Ide o špeciálne zváracie zariadenie špeciálne navrhnuté na zváranie skriňového nosníka. Aby sa zabezpečila dostatočná tuhosť a torzná odolnosť počas výroby skriňového nosníka, na vnútornej strane skriňového nosníka sú vo všeobecnosti privarené usmerňovače (t. j. tuhšie dosky). Tento stroj je špeciálne zariadenie na zváranie zvarov medzi vonkajšou doskou skriňového nosníka a vnútornými priehradkami. Zariadenie má nasledujúce výhody:

1.1. Sú vybavené dvoma súpravami elektrotroskových zváracích systémov, ktoré môžu synchrónne zvárať dva zvary tej istej deliacej dosky;

1.2. Rýchlosť pohybu stroja je rozdelená na vysoké a nízke rýchlosti, čo prispieva k rýchlemu a presnému umiestneniu elektrotroskových zváracích otvorov;
1.3. Konzolový nosník sa používa na celkové zdvíhanie a spúšťanie a na kontakte so stĺpom je vertikálny vodiaci mechanizmus, ktorý je flexibilný a stabilný;
Mechanizmus krížového posúvača môže nastaviť polohu zváracej pištole počas elektrotroskového zvárania, aby sa zabránilo odchýlke zvárania;
1.5. Vysoký stupeň automatizácie, spoľahlivá prevádzka, jednoduchá štruktúra a pohodlná obsluha a údržba.

Skriňové elektrotroskové zváracie stroje ESW inštalované v továrni používateľov

Ako vyrobiť zváraný skriňový nosník z oceľového plechu?

Nasleduje výrobný diagram pre výrobu od dosiek až po H nosník a konečnú kontrolu.
Vývojový diagram výroby
