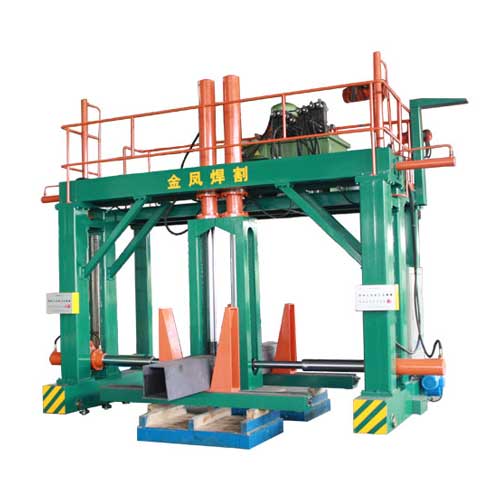

Stroje na montáž krabicových nosníkov

JINFENG WELDCUT poskytne 1-ročnú záruku na XXZ15Stroje na montáž skriňových nosníkov. Hlavné elektrické prvky výrobných liniek Box beam sú vybrané od svetoznámej značky, ktorá používateľom prinesie pohodlnejšie vyhľadávanie dielov v miestnej časti bez toho, aby sa dostali z veľkej vzdialenosti z Číny. XXZ15Stroje na montáž skriňových nosníkovsú najmodernejšie a vysoko účinné zariadenia na zvýšenie produktivity pre koncových používateľov z oceľových konštrukcií, oceľových konštrukcií a vysokých budov.

Pohľad na štruktúru

technické údaje

1	Šírka lúča krabice	□300～□1500  mm
2	Výška lúča krabice	□300～□1500  mm
3	Dĺžka lúča krabice	6000 – 15000   mm
4	Dĺžka koľajnice	19 000         mm
5	Rozpätie koľajníc	2500          mm
6	Rýchlosť pohybu hlavného stroja	0,5~４   m/min
7	Pracovný tlak hydraulického systému	12 Mpa
8	Maximálny tlak bočného valca	15t × 2
9	Maximálny tlak horného valca	21 t × 2
10	Režim jazdy	Obojstranný frekvenčný menič

Funkcia a aplikácia

XXZ15Stroje na montáž skriňových nosníkovmajú nasledujúce výhody:
Skriňový nosník (stĺp) sa skladá z nosníka v tvare "U" a krycej dosky, ktoré boli bodovo zvarené a vytvarované. Počas montáže je obrobok nehybný, hlavný stroj sa pohybuje po častiach a režim upínacej montáže je nastavený podľa potreby.

Najprv nadvihnite bodovo privarené „U“ na dopravný valčekový stôl montážneho stroja alebo ho dopravte do tejto stanice z predchádzajúcej montážnej stanice „U“. Potom nadvihnite hornú kryciu dosku na „tvar U“ podľa požiadaviek výkresu a použite ju ako prítlačné zariadenie na hostiteľskej strane a horné prítlačné zariadenie. Stlačte a bodovo zvarte hornú kryciu dosku, aby ste dokončili montáž celého obrobku. Zostavenie segmentov obrobku na dĺžku sa dosiahne pohyblivou polohou hostiteľského stroja. Zostavený obrobok je odoslaný do ďalšieho procesu dopravným valčekovým dopravníkom na ďalšie spracovanie.
(Ručné zváračky CO2 MIG tu dodáva užívateľ. Ručné zváračky nie sú v ponuke predajcu/dodávateľa)

Stroje na montáž skriňových nosníkov nainštalované vo výrobnom závode používateľov

Ako vyrobiť zváraný skriňový nosník z oceľového plechu?

Nasleduje výrobný diagram pre výrobu od dosiek až po H nosník a konečnú kontrolu.
Vývojový diagram výroby
