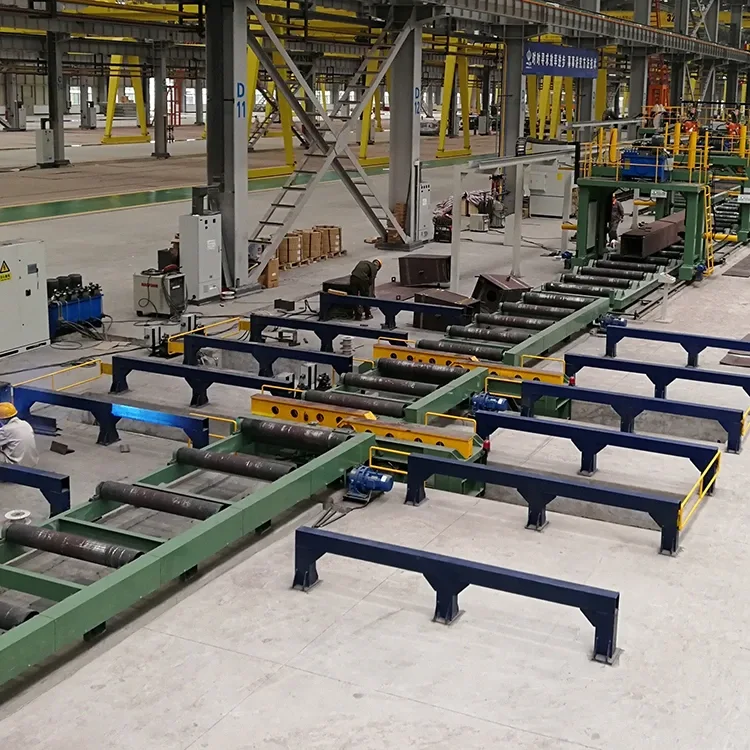

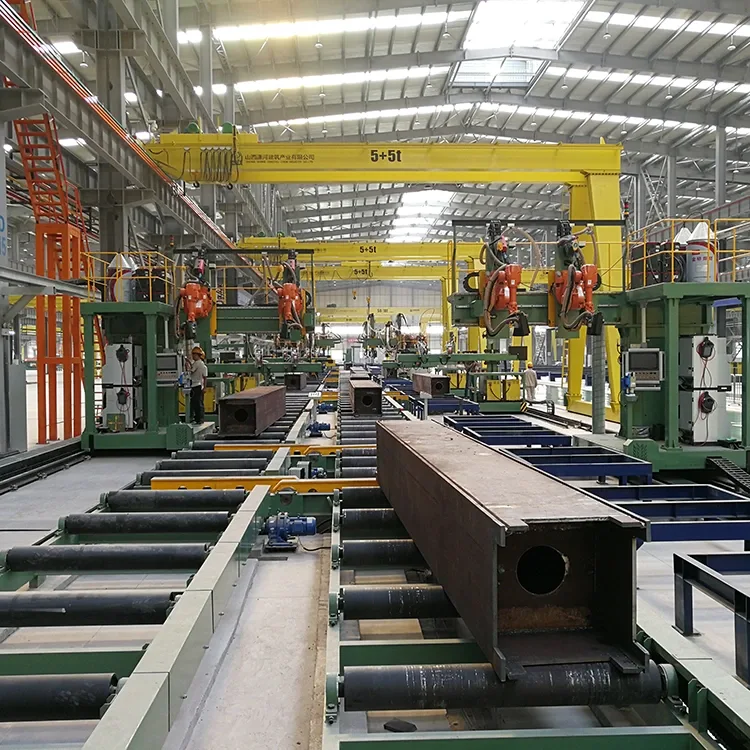

Zváracie čiary v krabici

Jinfeng Weldcut poskytne 1 -ročnú záruku na zváracie linky stĺpcov. Hlavné elektrické prvky produkcií stĺpcov Thebox sú vybrané zo svetovej značky, ktorá používateľom prinesie pohodlnejšie nájdenie častí v miestnej úrovni bez toho, aby sa dostali z dlhej vzdialenosti z Číny. Zváranie stĺpcov X15 AutomaticBox sú najpokročilejšími a najvýznamnejšími výrobnými linkami na zvýšenie produktivity pre koncových používateľov z rôznych odvetví.

Špecifikácie

Funkcia

1. Zváracie vedenia stĺpcov X15 sú výrobné linky s vysokou automatizáciou na výrobu stĺpcov stĺpcov zváraných boxov s menšími pracovníkmi a menšími žeriavami.

2. Riadok môže byť plne integrácia so systémom MES a dokončiť komunikáciu v reálnom čase medzi horným počítačom a riadiacim systémom, dokončiť zber údajov zariadenia, nahrať všetky zhromaždené údaje do systému továrenského MES (alebo horného centralizovaného riadiaceho systému) a zabezpečiť včasnosť a efektívnosť prenosu informácií.

3. Návrh a ochrana musia spĺňať požiadavky príslušných vnútroštátnych noriem a ochrany životného prostredia; Bezpečnosť zariadení a ochranné zariadenia musia spĺňať príslušné priemyselné normy;.

4. Táto zváracia čiara stĺpcov sa široko používajú v oceľových konštrukčných a oceľových konštrukciách, pre stĺpy stĺpcov zvárania pre oceľové stavebné budovy, vysokorýchlostné stavebné a oceľové konštrukcie alebo mosty atď.

5. Flexibilný dizajn zváracieho zariadenia umožňuje podporovať všetky značky zdrojov zváračskej energie.

6. CE, sú k dispozícii certifikát ECA.

7. Táto línia poskytuje výrobu z ľahkého lúča po veľmi ťažký lúč s veľkou hrúbkou bez toho, aby ste vymenili akékoľvek náradie alebo vybavenie.

8. Od zostavy po koncové smerujúce celé spracovanie nepotrebuje žiadne žeriavy okrem zaťaženia na začiatku a vyloženia nakoniec, čo výrazne znižuje riziko použitia žeriavov.

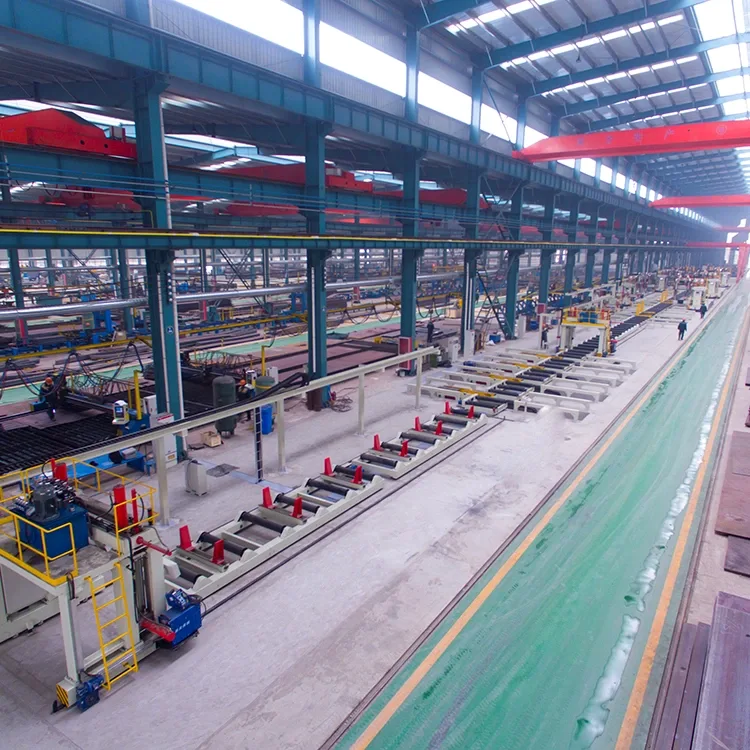

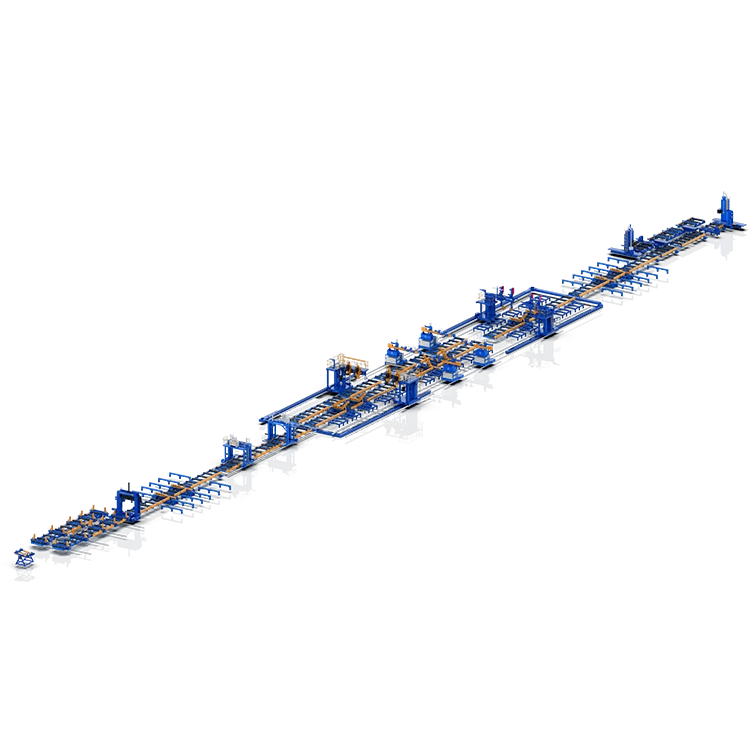

Zoznam strojov a zariadení na vytvorenie celej výrobnej linky na výrobu zváraného škatuľového lúča:

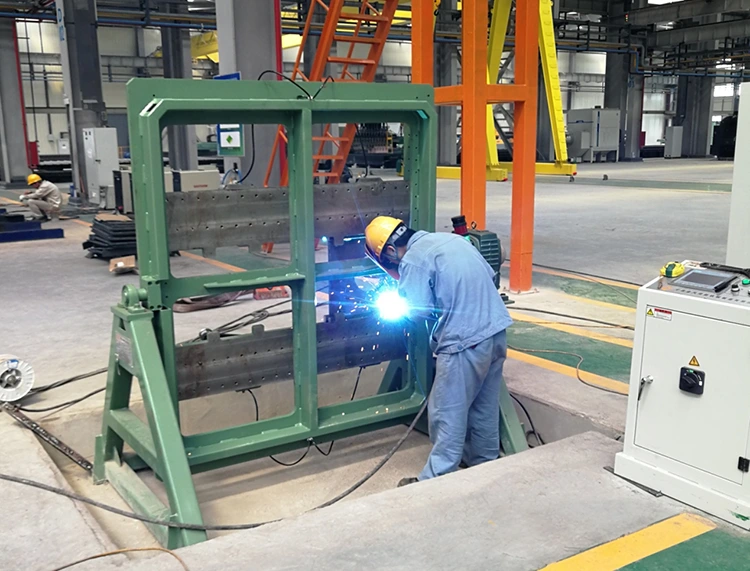

1-stroj na zostavenie usmerňovania

Tento stroj je špeciálnym zariadením na montáž a polohovanie zvárania zosilniacej rebrovej dosky vo vnútornej dutine stĺpca Thebox. Je to preferovaný produkt pre podniky na oceľovú štruktúru, ktoré vyrábajú obrobok stĺpca v stĺpci na zníženie intenzity pracovnej sily a zlepšenie efektívnosti práce.

2-Zostavovací stroj na stĺpcový stĺpec

Zostava stĺpca v krabici je kľúčovým zariadením na výrobu stĺpca (stĺpec), ktorý dokončí hlavne zostavu pracovného kusu stĺpca (stĺpec). Tento stroj je jedným z potrebných zariadení pre podniky oceľovej konštrukcie na výrobu nosníkov v boxoch.

Jeden stroj na zostavenie typu u.

Jeden stroj je určený pre zostavenie typu boxu.

3- Elektrosluch zváracieho stroja

XZHB15 ROZNALOVANIE ELEKTROSLATOVÝCH ZAVIEŤOVÝCH SÚLOMNÍCTVO je vynikajúcim produktom, ktorý spoločnosť Jinfeng Welding and Cutting Company pre odvetvie oceľových štruktúr. Je to špeciálne zváracie zariadenie špeciálne navrhnuté pre stĺpec zvárania. Aby sa zabezpečila dostatočná odolnosť proti tuhosti a torznej odolnosti počas výroby kolónky v boxe, sústavy (t.j. tuhšie platne) sa vo vnútri stĺpca škatule spravidla zvárajú. Tento stroj je špeciálne vybavenie na zváranie zvarov medzi vonkajšou doskou stĺpca krabice a vnútornými usmerňami.

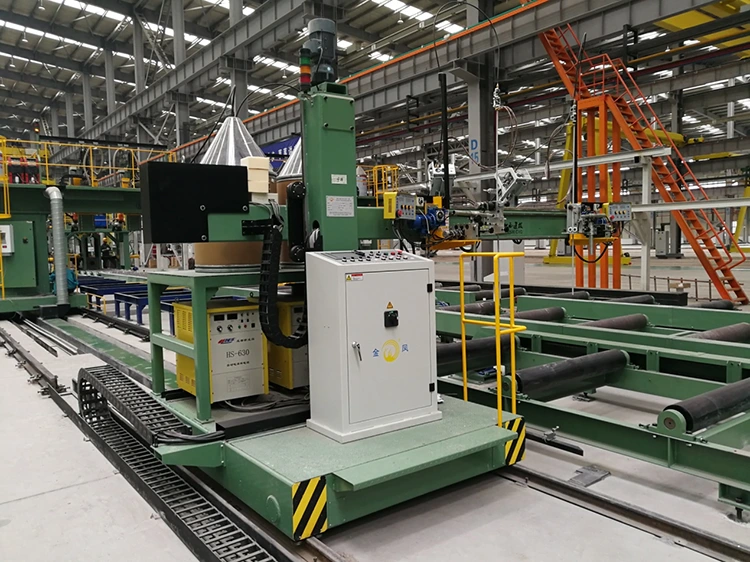

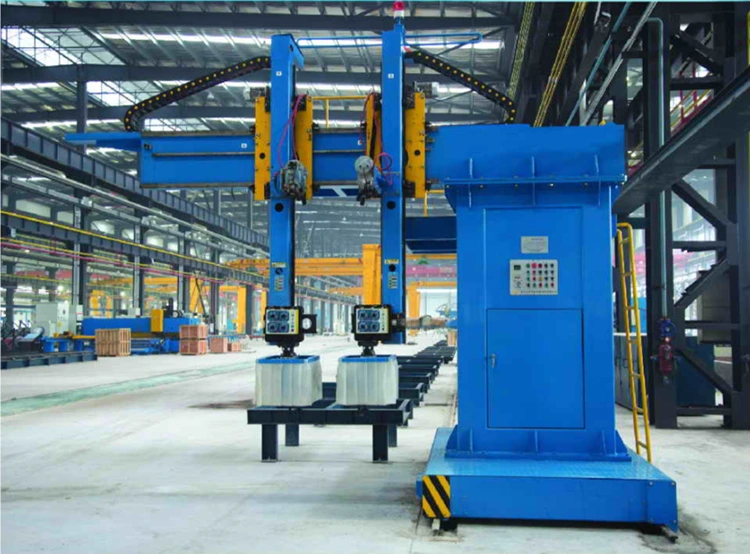

4- CO2/MAG zadný zvárací stroj

XQHB15L Series Column Column Conlyver Shielding Welding Stroj na zváraní je špeciálne zváracie zariadenie špeciálne navrhnuté na podporu zvárania stĺpca krabice (stĺpec) a vyplňovanie zvárania po podložení, ktoré naša spoločnosť zakladá na základe dopytu na trhu a dlhoročných skúsenostiach s vývojom oceľových zariadení.

5- CO2/MAG FLUPTING WACH Zváracia stroja

XQHB15 Series Column Box Column Conlyver Shielded Welding Stroj na zváraní je špeciálne zváracie zariadenie špeciálne navrhnuté na podporu zvárania stĺpca krabičky (stĺpec) a vyplnenia zvárania po podpore, ktoré naša spoločnosť založila na základe dopytu na trhu a dlhoročných skúsenostiach s vývojom zariadení na stavbu ocele.

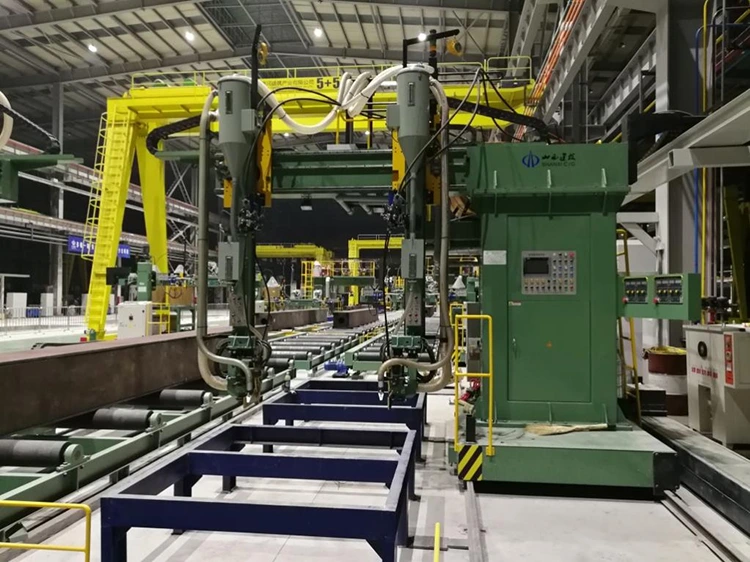

6-ponorený oblúkový zvárací stroj

XMHB15 Box Dievák Hôb ponorený oblúkový zvárací stroj je vynikajúcim produktom, ktorý uvádza na trh spoločnosť Jinfeng Welding and Cutting Company pre odvetvie oceľovej štruktúry. Je to špeciálne zváracie zariadenie špeciálne navrhnuté na zváranie veľkých a stredne veľkých stĺpcov (stĺpcov). V priebehu rokov, po nepretržitej optimalizácii a zlepšení, sa výkon stal dokonalejší.

7-frézka na konci tváre

S rýchlym rozvojom hospodárskej výstavby majú výstavbu, most a iné odvetvia stále prísnejšie požiadavky na kvalitu inžinierstva oceľovej štruktúry. Základný proces sa stal základným procesom, stĺpcom a stĺpcami Butt H-lúča, boxu a stĺpcom a štíhlym častiam a koncovým spracovaním práce. Spracovanie koncovej tváre nielen výrazne zlepšuje kvalitu pracovného kusu, znižuje chyby inštalácie a výstavby na mieste, skracuje obdobie výstavby a zlepšuje efektívnosť výstavby na mieste. Prináša tiež lepšie ekonomické výhody pre oceľové štruktúru. Podľa skutočnej situácie v oblasti spracovania podnikov oceľových štruktúr, naša spoločnosť absorbuje medzinárodne výhody podobných výrobkov a včas uviedla na trh nové výrobky, ktoré uspokoja dopyt po trhu. Používa sa nielen v priemysle oceľovej štruktúry, ale môže sa používať aj ako všeobecné vybavenie, ktoré sa bežne používa v moste, elektrickej energii, oleji, petrochemickom a iných odvetviach výroby strojov.

8-lúč flipper 180 ° prevrátenie

Dva kusy mobilných 180 ° hydraulických lúčov sa používajú na obrat pracovných kusov zváraných na jednej strane. When working, lift the work piece away from the roller table or work-piece rack, and the reducer drives the two beam flippers to move synchronously to move the work piece to the side of the roller table or work-piece rack, and then two hydraulic cylinders drive the two arms to rotate synchronously, move the work piece to the middle of the roller table or work-piece rack after overturning, and then transport the work piece to the next process or zváranie.

Podľa skutočnej situácie sa dva kusy môžu použiť osobitne ako skupina na prevrátenie krátkeho lúča. Súčasne sa dajú 4 kusy kombinovať do jednej skupiny na prevrátenie dlhých lúčov. Vysoká flexibilita a efektívnosť.

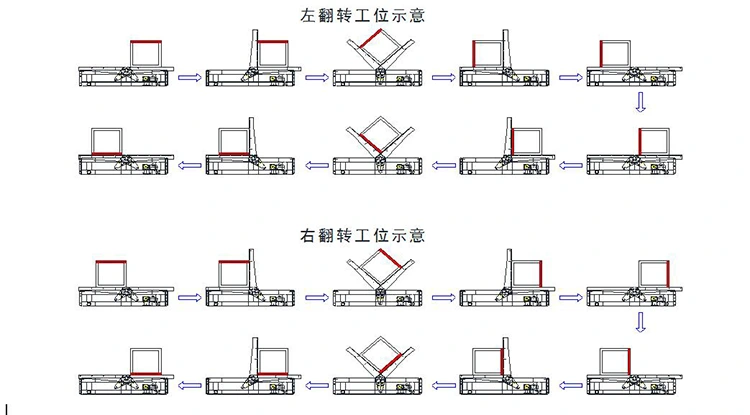

Pracovný prietokový graf plutvovačov lúčov:

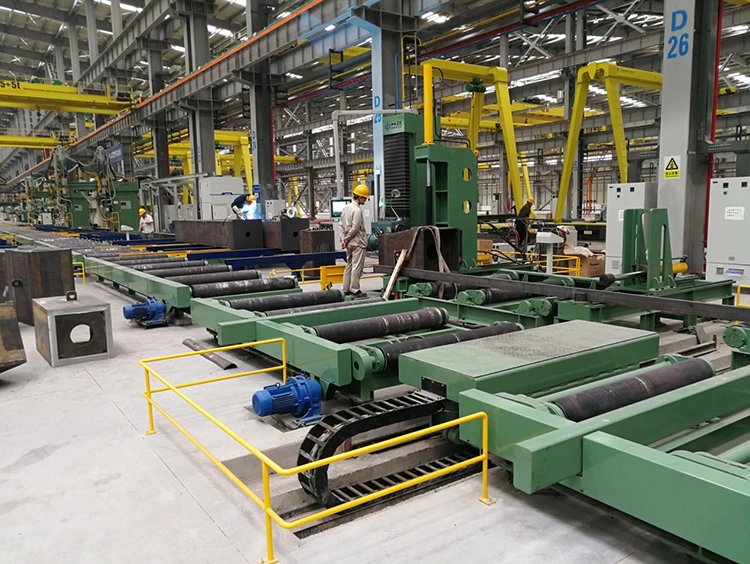

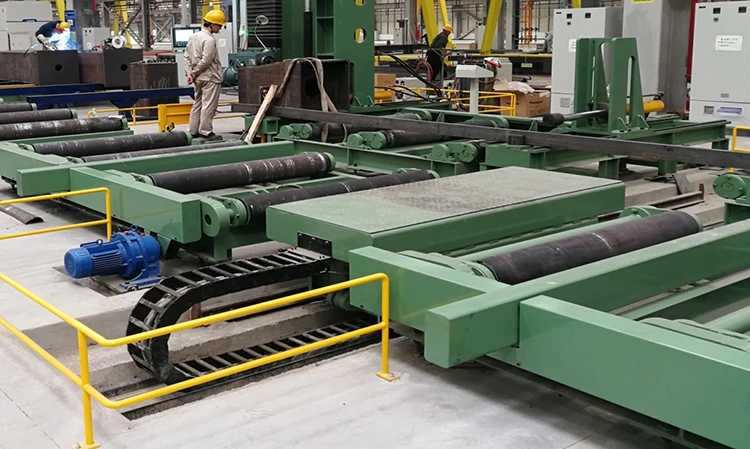

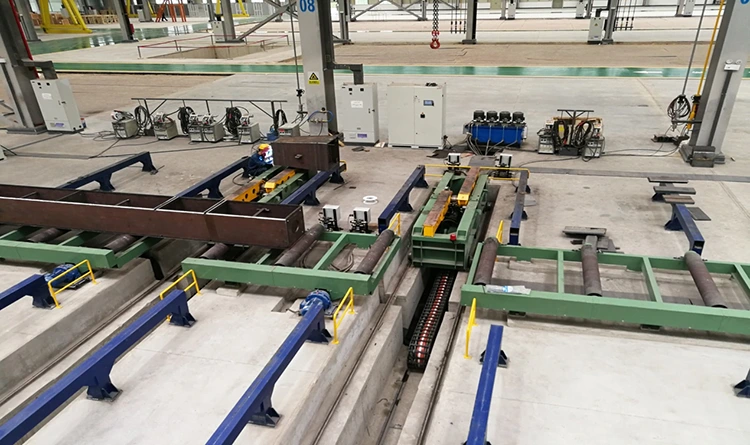

9-oceľový vozík

Toto zariadenie sa používa hlavne na koordináciu s výrobným procesom na presun pracovného kusu z sprostredkovacieho valca alebo iného zariadenia do vybavenia, ktoré sa má spracovať. Oceľový vozík má hlavne dve akčné funkcie: chôdza a zdvíhanie. Posun pracovného kusu je možné dokončiť manipuláciou a kontrolou. Zariadenie má jednoduchú štruktúru, pohodlnú prevádzku a stabilnú prevádzku. Stroj prijíma dizajn s vysokým výkonom s maximálnym zaťažením 30 ton;

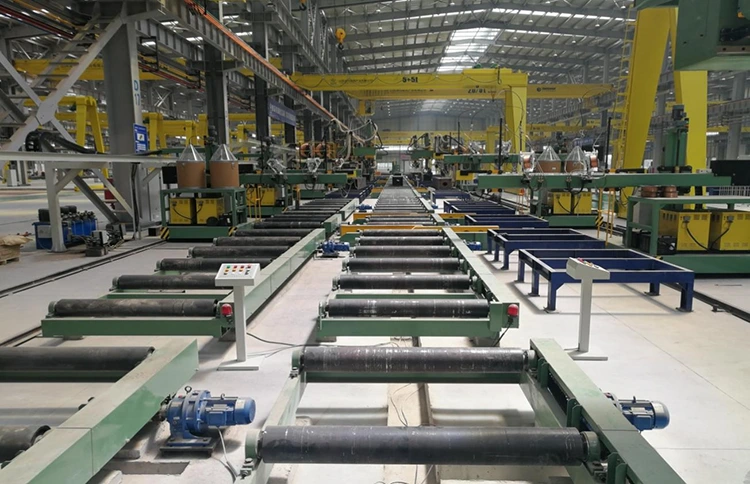

10 valcové stoly

Používa sa hlavne na sprostredkovanie obrobkov zo zostavy stĺpca boxu až po dokončenie zvárania, koncového smeru.

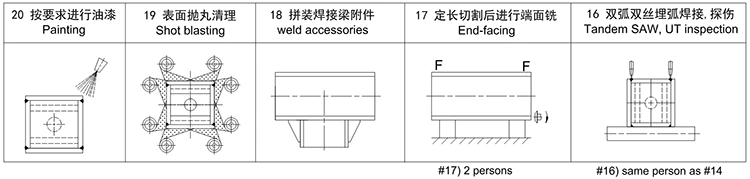

Ako vyrobiť stĺpec zváraného boxu z oceľovej dosky?

Nasleduje tabuľka výrobného prietoku pre výrobu z dosiek až do lúča H a konečnej inšpekcie.

Tabuľka výrobného prietoku
