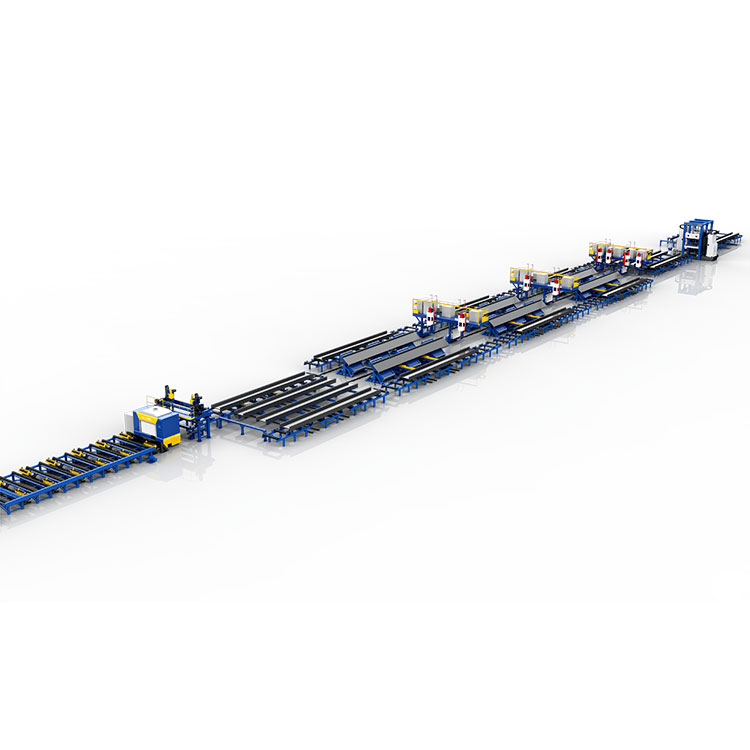

WH6012 SmartCNC zváracie linky H lúčomsú vysokovýkonné výrobné linky H lúča kombinované s rôznymi zariadeniami a nástrojmi, ktoré vyrába JINFENG WELDCUT, ktorý je profesionálnym čínskym výrobcom a dodávateľom WH6012 SmartCNC zváracie linky H lúčoms prijateľnou cenou. WH6012 SmartCNC zváracie linky H lúčomposkytujú väčšiu bezpečnosť a vysokú účinnosť pri výrobe lúčov H alebo T lúčov.
JINFENG WELDCUT poskytne 2-ročnú záruku na WH6012 SmartCNC zváracie linky H lúčom. Hlavné elektrické prvky výroby lúčov H sú vybrané od svetoznámej značky, ktorá používateľom prinesie pohodlnejšie vyhľadávanie dielov v miestnej časti bez toho, aby sa dostali z veľkej vzdialenosti z Číny. WH6012 SmartCNC zváracie linky H lúčomsú najpokročilejšie a vysoko automatizované výrobné linky na zvýšenie produktivity pre koncových používateľov z rôznych odvetví.
Model |
WH6012 |
WH6012 |
Spôsob kontroly |
CNC riadené |
CNC riadené |
Výška pásu H-lúča |
220-1200 mm |
220-1200 mm |
Hrúbka siete |
6-40 mm |
6-40 mm |
Šírka príruby H-nosníka |
1400-800 mm |
1400-800 mm |
Hrúbka príruby |
6-60 mm (Q235); 6-40 mm (Q345) |
6-60 mm (Q345)
|
Dĺžka H-lúča |
5000-15000 mm |
|
Typy zvárania |
Tečkované zváranie CO2/MAG |
|
Kompletné zváranie SAW |
||
Zmontovaná poloha nosníka H |
horizontálne, zvar na 4 zvaroch súčasne |
|
Poloha zvárania H-lúčom |
Horizontálne a naklápacie pod uhlom 45° |
|
Podpora zberu údajov pre MES |
Nie |
názov |
Množ |
Poznámky |
1 |
WHZ6015 H-beam Horizontálny montážny stroj |
1 sada |
|
2 |
WMH36 H-Beam Automatická zváračka SAW |
1 sada |
4 ramená |
WMH36 H-Beam Automatická zváračka SAW |
2 sada |
2 ramená |
|
2.1 |
CNC zváracie polohovadlo WHJ12 |
4set |
|
3 |
WJZ6015 H-beam Horizontálny rovnací stroj |
1 sada |
|
4 |
WFZ6012 H-Beam plutva |
2 sada |
|
5 |
WHG6012 Roletový stôl |
6set |
|
6 |
Pohyblivý vozík WYG12Beam |
2 sada |
|
7 |
Inteligentný systém riadenia zberu dát |
1 sada |
|
1. WH6012 SmartCNC zváracie linky H lúčomsú výrobné linky s vysokou automatizáciou na výrobu zváraného nosníka I a nosníka H s menším počtom pracovníkov a menšími žeriavmi.
2. Len 3 pracovníci môžu spustiť celokCNC zváracie linky H lúčom.
3. Linka môže byť plne integrovaná so systémom MES a dokončiť komunikáciu v reálnom čase medzi horným počítačom a riadiacim systémom, dokončiť zber údajov zariadenia, nahrať všetky zozbierané údaje do továrenského systému MES (alebo horného centralizovaného riadiaceho systému) a zabezpečiť včasnosť a efektívnosť prenosu informácií.
4. Dizajn a ochrana musia spĺňať požiadavky príslušných národných noriem a ochrany životného prostredia; Bezpečnostné a ochranné zariadenia zariadení musia spĺňať príslušné priemyselné normy;.
5.Tento WH6012 SmartCNC zváracie linky H lúčomsú široko používané v oceľových konštrukciách a oceľových konštrukciách, na mori, na pevnine, na zváranie H-lúča na výrobu budov, dielní, tovární alebo mostov atď.
6. Flexibilný dizajn zváracieho zariadenia umožňuje podporovať akékoľvek značky zváracích zdrojov.
6. K dispozícii sú certifikované CE, ECA.
7. Táto linka poskytuje výrobu od ľahkých nosníkov až po veľmi ťažké nosníky s veľkou hrúbkou bez výmeny akýchkoľvek nástrojov alebo zariadení.
8. Od montáže až po vyrovnanie celé spracovanie nepotrebuje žiadne žeriavy, čo výrazne znižuje riziko použitia žeriavov.
Pohľad na štruktúru
Zoznam modulov zariadení použitých vo WH6012 SmartCNC zváracie linky H lúčom
1-Montážny priestor zahŕňa:
Jedna súprava vstupného valčekového stola vybavená naklápačom príruby a zdvíhačom pásu na pripevnenie 2 prírub a 1 pásu do polohy tvaru H a ich upnutie v tvare H.
Jedno horizontálne H lúčové montážne stroje - na bodové zváranie CO2/MAG na montážny pás a príruby v tvare H.
Dve prírubové dosky a jedna pásová doska, ktoré sa majú zostaviť a tvarovať, sú zdvíhané pomocou žeriavu na vstupný valčekový stôl.
Potom podľa automatického programu zariadenie zdvihne pásovú dosku, preklopí dve prírubové dosky a upne pásovú dosku tak, aby pôvodne vytvorila tvar H, a potom sa spoločne prepravia do hlavného stroja. Potom sa zariadenie nainštalované na stroji na zarovnanie konca pásu a prírub, zariadenie na lisovanie pásu, upínacie zariadenie H-lúča, automatický riadiaci systém a štyri sady zváracích horákov a ďalšie komponenty koordinujú tak, aby spolupracovali na rýchle dokončenie montáže H-lúča bodovým zváraním.
Zariadenie na zdvihnutie pásu a vyklopenie prírub
Bodové zváranie na 4 švoch súčasne
Je potrebná iba jedna osoba, ktorá zadá alebo zavolá špecifikácie a parametre lúča H na automatickom riadiacom systéme a stlačením tlačidla štart spustíte stroj po dokončení nakladania prírubovej dosky a pásovej dosky. Preto dochádza k menšiemu používaniu žeriavu a vysokej bezpečnosti;
Pod strojom pracuje v normálnych podmienkach, po nadvihnutí materiálov na vstupný valčekový stôl nie je potrebný ručný zásah v polovici montáže (ako je ručné polohovanie, pomocné vyrovnávanie pojazdového žeriavu, korekcia klepania, zdvíhanie, prevracanie, skladanie atď.), takže stupeň automatizácie je veľmi vysoký;
Pretože každé umiestnenie kľúča H-lúča je riadené servomotorom a detegované snímačom, je zamedzené odchýlke presnosti spôsobenej ľudskými rozpakmi.
Súčasne sú všetky zvarové body štyroch zvarových švov automaticky riadené strojom a rovnomernosť veľkosti a rozstupu zvarových bodov je lepšia ako pri ručnom bodovom zváraní.
Horizontálny stroj na montáž nosníka H
2-Oblasť zvárania
zahŕňa:
WHM36 H-Beam Automatický zvárací stroj SAW, ktorý je vybavený 4 zváracími hlavami pod tavivom (podporuje technológiu zvárania jedným alebo tandemovým oblúkom).
Zariadenie sa skladá z dvoch častí: portálového zváracieho hlavného stroja a viacpolohového zváracieho polohovadla. Podľa zváracích charakteristík H-lúča a procesných charakteristík tandemového oblúkového zvárania pod tavivom navrhujeme pre toto zariadenie dva zváracie režimy, ktoré sú najšpeciálnejším dizajnom: „dvojramenné pri zváraní plochým kútikom“ alebo „jednoramenné pri kútovom zváraní dole“. Účelom tejto konštrukcie je, že stroj môže automaticky vybrať optimálny režim zvárania na realizáciu rýchleho zvárania na H-lúče podľa rôznej hrúbky pásov H-lúča. A viacpolohový zvárací stôl pracuje s potrebou zváracej technológie / režimu na preklopenie H-lúča v inom potrebnom uhle, čím sa dosiahne najlepšia penetrácia a výkon zvarového švu. Okrem viacpolohového zváracieho stola medzi zváracím stolom a valčekovým stolom pracuje 180-stupňový preklápač lúča, ktorý pomôže realizovať automatické podávanie H-lúča a výstup a automatické preklápanie pre zváranie na rôzne číslo zvarového švu.
Zváranie v horizontálnej polohe = ploché kútové zváranie
ALEBO:
WHM36 H-Beam Automatický zvárací stroj SAW, ktorý je vybavený 2 zváracími hlavami pod tavivom (podporuje technológiu zvárania jedným alebo tandemovým oblúkom).
WHM36 H-Beam Automatický zvárací stroj SAW
Zváranie v naklonenej polohe = kútové zváranie dole
Na prácu s každým zváracím strojom SAW sú pre každý stroj k dispozícii 2 sady CNC zváracích polohovadiel, ktoré otáčajú lúč H v horizontále alebo o 55 stupňov, aby sa zabezpečila dobrá kvalita zvárania.
CNC zváracie polohovadlo
V oblasti zvárania sú preklápače lúča na prevrátenie lúča o 90 stupňov alebo 180 stupňov na rôzne účely zvárania.
Beam Flipper na prevrátenie H lúča
Pracovný vývojový diagram lúčových plutv:
3-Oblasť vyrovnávania, zahŕňa:
Jedna sada preklápača lúča na prevrátenie lúča H z polohy âHâ do polohy âIâ na vyrovnanie príruby lúča ďalším vyrovnávacím strojom.
Stroje na vyrovnávanie prírub H nosníka s jedným H - na vyrovnávanie pásníc H nosníka. Jeden H nosník má 2 príruby. Obidve príruby je potrebné narovnať. Ale stroj sa môže raz vyrovnať na jednej prírube. Takže po dokončení narovnania 1 príruby, potom preklápač lúča prevráti lúč o 180 stupňov, aby sa vytvorila príruba, ktorá potrebuje narovnanie na spodnej strane.
CNC horizontálny rovnací stroj
Ako vyrobiť zváraný nosník H/I nosník z oceľového plechu?
Nasleduje výrobný diagram pre výrobu od dosiek až po H nosník a konečnú kontrolu.
Vývojový diagram výroby
Zváracie linky s H-lúčom nainštalované v továrni Users'
