Čelné frézky

JINFENG WELDCUT poskytne 1-ročnú záruku naČelné frézky. Hlavné elektrické prvky výrobných liniek Box beam sú vybrané od svetoznámej značky, ktorá používateľom prinesie pohodlnejšie vyhľadávanie dielov v miestnej časti bez toho, aby sa dostali z veľkej vzdialenosti z Číny. TheČelné frézkysú najmodernejšie a vysoko účinné zariadenia na zvýšenie produktivity pre koncových používateľov z oceľových konštrukcií, oceľových konštrukcií a vysokých budov.

Pohľad na štruktúru

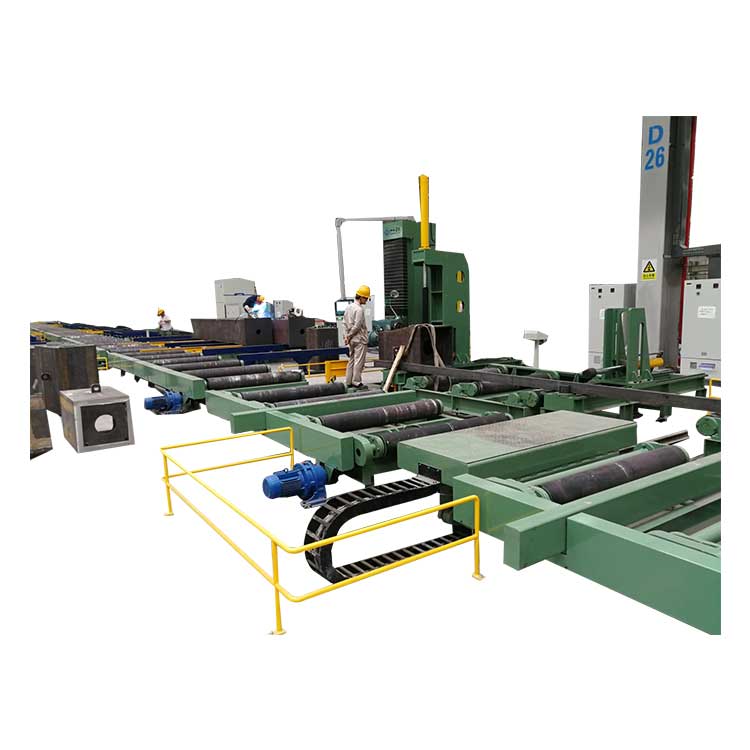

Jednostranná frézka bez práce s valčekovým stolom a krížovými vozíkmi.

technické údaje

1	Maximálna šírka frézovania	2000     mm
2	Maximálna výška frézovania	1500     mm
3	Výkon motora frézovacej hlavy	7,5      kW
4	Rýchlosť otáčania vretena frézovacej hlavy (manuálna prevodovka)	110-630   ot./min
5	Maximálny priemer frézovacej hlavy frézovacej hlavy	Φ250    mm
6	Vonkajší priemer konca vretena frézovacej hlavy	Φ128,57 mm
7	Číslo konca vretena frézovacej hlavy	ISO 50
8	Vnútorný kužeľ vretena frézovacej hlavy	7:24
9	Veľkosť expanzie a kontrakcie vretena frézovacej hlavy	100      mm
10	Výkon motora horizontálneho podávania	2,9      kW
11	Výkon motora podávača zdvihu	1,8      kW
12	Výkon čerpacej stanice pracovného stola	4        kW
13	Zdvíhanie a spúšťanie frézovacej hlavy	Plynulá regulácia rýchlosti
14	Horizontálny posuv posuvu	Plynulá regulácia rýchlosti
15	Tlak hydraulického systému	10       MPa

Funkcia a aplikácia

Stroje na zváranie pod tavivom SAW so skriňovým nosníkom sú vynikajúcim produktom spoločnosti Jinfeng Welding and Cutting Company pre priemysel oceľových konštrukcií. Ide o špeciálne zváracie zariadenie špeciálne navrhnuté na zváranie veľkých a stredne veľkých skriňových nosníkov (stĺpov). V priebehu rokov, po neustálej optimalizácii a zlepšovaní, sa výkon stal dokonalejším, čo zákazníci doma aj v zahraničí vítajú a pokrytie trhu je pomerne vysoké. Zariadenie má nasledujúce výhody: Stroj využíva riadenie frekvenčnej konverzie so širokým rozsahom nastavenia rýchlosti, aby vyhovoval potrebám rôznych rýchlostí zvárania. Rýchla rýchlosť návratu a stabilná prevádzka.

1.2. Prijmite vysokovýkonné mechanické zariadenie na sledovanie zvarov, aby bol zvar rovnomernejší a hladší;
Systém obnovy spájky môže účinne obnoviť a oddeliť spájku a môže byť opätovne použitý;
Vysoký stupeň automatizácie, spoľahlivá prevádzka, jednoduchá štruktúra a pohodlná obsluha a údržba;

1.5. Elektrický riadiaci systém je inštalovaný vo vnútri stĺpa, integruje elektrickú ovládaciu skrinku, ovládací panel a stĺp, čo je nielen stručné a krásne, ale aj veľmi pohodlné na obsluhu.

Zváracie stroje na zváranie pod tavivom SAW so skriňovým nosníkom nainštalované v továrni používateľov

Ako vyrobiť zváraný skriňový nosník z oceľového plechu?

Nasleduje výrobný diagram pre výrobu od dosiek až po H nosník a konečnú kontrolu.
Vývojový diagram výroby
