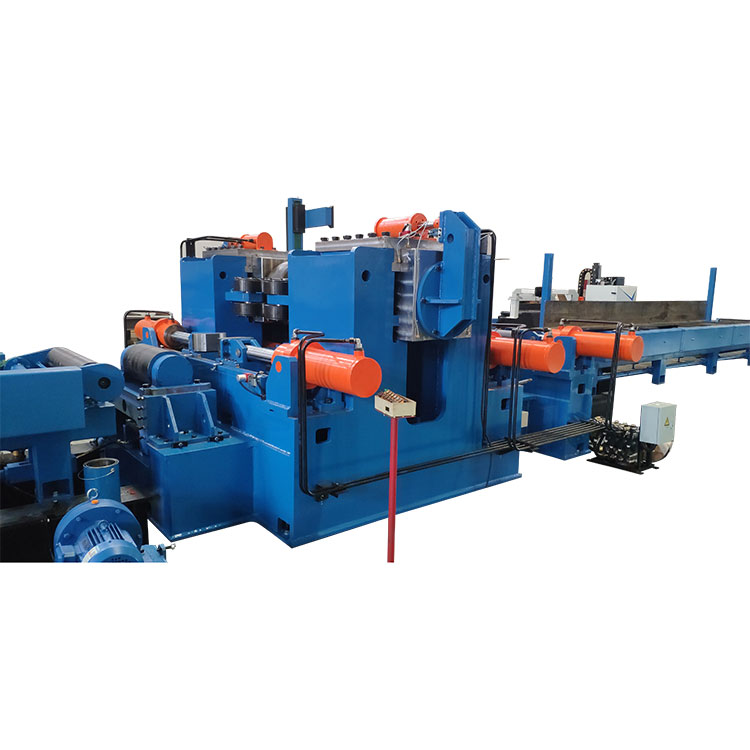

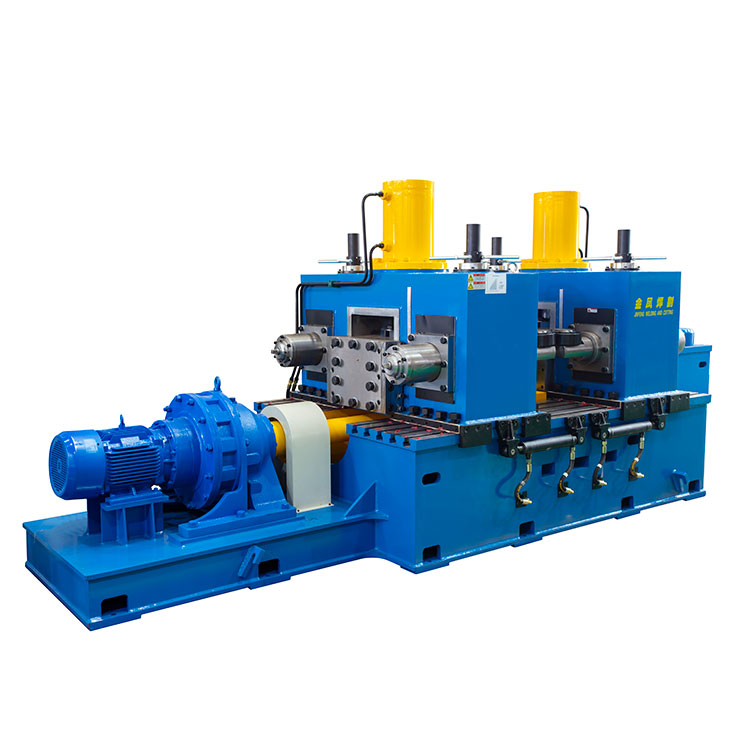

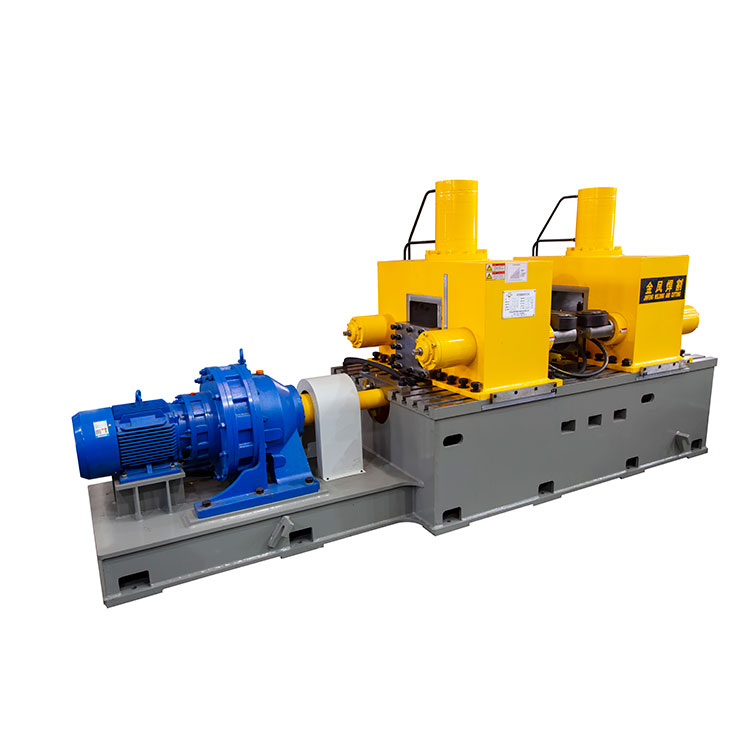

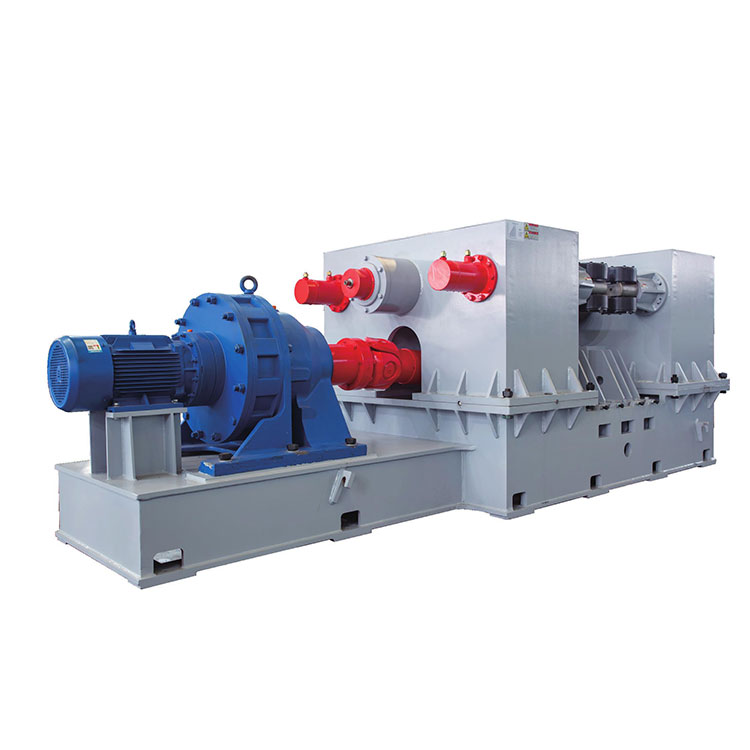

JINFENG WELDCUT je profesionálny čínsky výrobca a dodávateľStroj na vyrovnávanie lúčov Hs prijateľnou cenou. TheStroj na vyrovnávanie lúčov Hs sú vysokovýkonné stroje na lisovanie príruby H nosníka tak, aby bola rovná, na odstránenie hríbovej deformácie príruby H nosníka, ktorá je spôsobená zmršťovaním pri zváraní teplom vznikajúcim pri zváraní pod tavivom.
Pre všetkyStroj na vyrovnávanie lúčov HStroje vyrobené spoločnosťou JINFENG WELDCUT budú mať 2-ročnú záruku, čo sú najvýkonnejšie stroje na zvýšenie produktivity pre koncových používateľov z oceľových konštrukcií, mostov a konštrukcií.
Model |
JZ40 |
YJZ60A |
YJZ60B |
YJZ80B |
YJZ80C |
|
Typ |
Mechanický |
Hydraulické |
Hydraulické |
Hydraulické |
Hydraulické |
|
Šírka príruby (mm) |
200-800 |
200-800 |
200-800 |
200-800 |
200-1200 |
|
Výška pásu (mm) |
200-1500 |
200-1800 |
220-2500 |
450-1800 |
450-3000 |
|
Hrúbka príruby |
Q235 |
6-40 mm |
6-60 mm |
6-80 mm |
6-100 mm |
6-100 mm |
Q345 |
6-30 mm |
6-40 mm |
6-60 mm |
6-80 mm |
6-80 mm |
|
Vstupný valčekový stôl |
10m, voľnobeh |
12m, voľnobežka |
12m, sila |
12m, Hydraulické |
||
Výstupný valčekový stôl |
10m, voľnobeh |
12m, voľnobežka |
12m, sila |
12m, Hydraulické |
||
Rýchlosť vyrovnávania |
11 m/min |
8,5 m/min |
6,7 m/min |
6,0 m/min |
4,7 m/min |
|
Hydraulická stanica |
NIE |
ÁNO |
ÁNO |
ÁNO |
ÁNO |
|
Výkon stroja |
11kw + 1,1kw*2 = 13,2 kW |
11 kW + 4 kW = 15 kW |
11 kW + 4 kW = 15 kW |
15 kW + 7,5 kW +2,2 kW*2 = 26,9 kW |
22 kW + 7,5 kW +3 kW*2 = 35,5 kW |
|
Hydraulický tlak |
NIE |
16 MPa |
16 MPa |
16 MPa |
16 MPa |
Rovnacie stroje s nosníkom H sú vhodné na vyrovnávanie zváraných "T" a "H" profilov. Po zváraní profilu sa prírubová doska deformuje v dôsledku zmrštenia zvaru, musí byť opravená, aby sa stala kvalifikovaným obrobkom. Tento stroj je teda lepším zariadením na vyrovnávanie prírub. Stroj má veľkú vyrovnávaciu silu, vysokú rýchlosť vyrovnávania, malý pôdorys, nízku spotrebu energie, jednoduchú obsluhu a spoľahlivú prácu. Je obzvlášť vhodný pre oceľové konštrukcie, lodiarsky priemysel a iné podniky hromadnej výroby nosníkov "T" alebo "H".
Vyrovnávacie stroje s H-lúčom pozostávajú zo základného sedadla, ľavo/pravej skrinkovej konštrukcie, upínacieho zariadenia pásu, hlavného prevodového mechanizmu, hydraulického a elektrického riadiaceho systému a transportného dopravníkového valčeka atď.

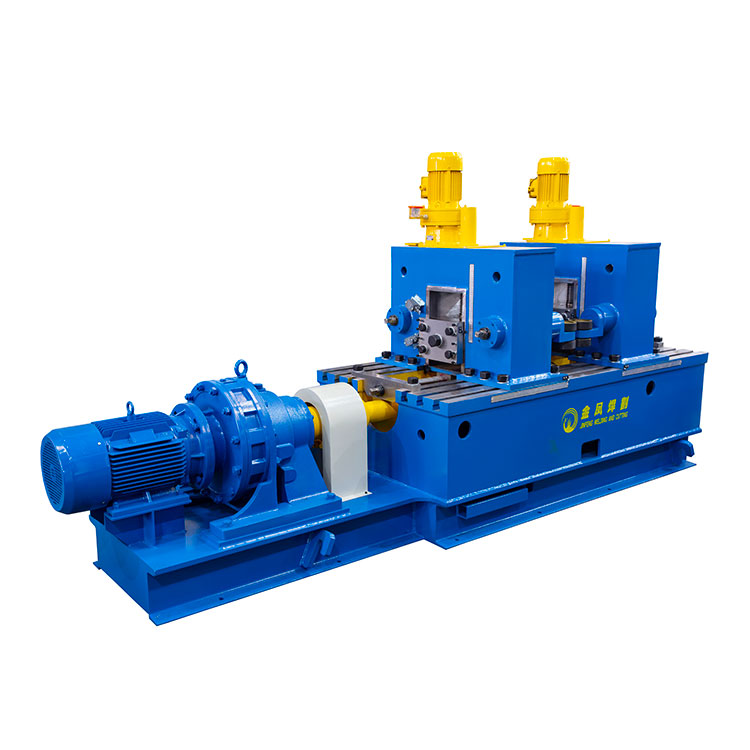

1. Stroj na vyrovnávanie prírub nosníka JZ40 H
Schopnosť vyrovnávania: Y je hrúbka príruby, X je šírka príruby
2. Hydraulický stroj na vyrovnávanie príruby H nosníka YJZ60A
Schopnosť vyrovnávania: Y je hrúbka príruby, X je šírka príruby
3. Hydraulický stroj na vyrovnávanie príruby H nosníka YJZ60B
Schopnosť vyrovnávania: Y je hrúbka príruby, X je šírka príruby
4. Hydraulický stroj na vyrovnávanie príruby H nosníka YJZ808
Schopnosť vyrovnávania: Y je hrúbka príruby, X je šírka príruby

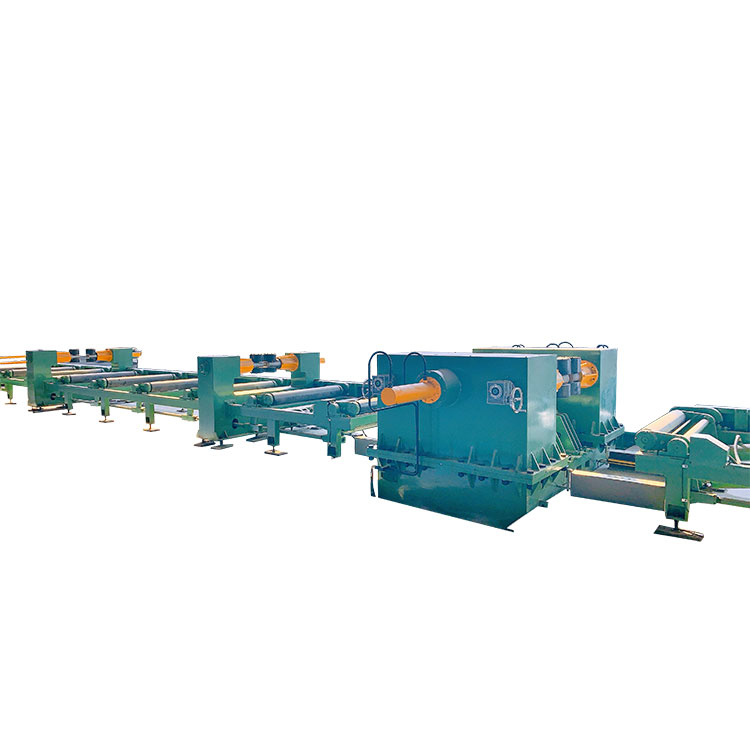

Vyrovnávacie stroje s H-lúčom inštalované v továrni používateľov
