Zvárací stroj s lúčom H

JINFENG WELDCUT je profesionálny čínsky výrobca a dodávateľ zváracích strojov H s prijateľnou cenou. Zváracie stroje H lúčom sú vysokovýkonné stroje na vykonávanie zvárania pod tavivom po celej dĺžke H lúča. Môže vykonávať jedno oblúkové alebo tandemové oblúkové zváranie podľa potrieb zákazníkov.

Odoslať dopyt

Stiahnuť PDF

Popis produktu

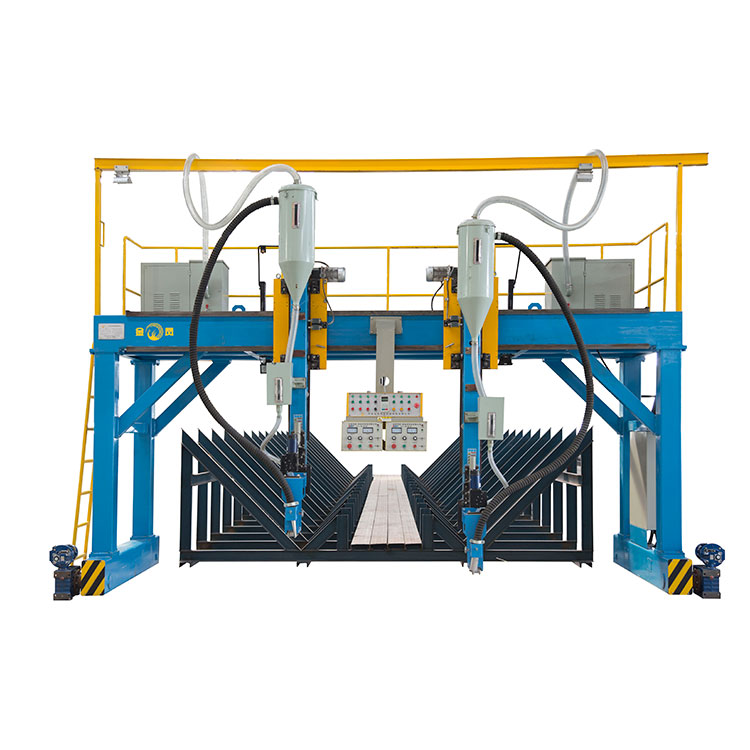

MZG / DMMStroje na zváranie lúčom H

JINFENG WELDCUT je profesionálny čínsky výrobca a dodávateľStroje na zváranie lúčom Hs prijateľnou cenou. TheStroje na zváranie lúčom Hsú vysokovýkonné stroje na zváranie pod tavivom po celej dĺžke H lúča. Môže vykonávať jedno oblúkové alebo tandemové oblúkové zváranie podľa potrieb zákazníkov.

Pre všetkyStroje na zváranie lúčom Hktorý vyrába JINFENG WELDCUT bude mať 2-ročnú záruku, čo je stroj s najvyššou účinnosťou na zvýšenie produktivity pre koncových užívateľov z oceľovej konštrukcie, mosta, konštrukcie.

technické údaje

Model	MZG40	MZG50	MZG60	50 DMM	DMM60	XMH14
Rozpätie koľajnice (mm)	4000	5000	6000	5000	6000	1400
Dĺžka koľajnice (mm)	20000

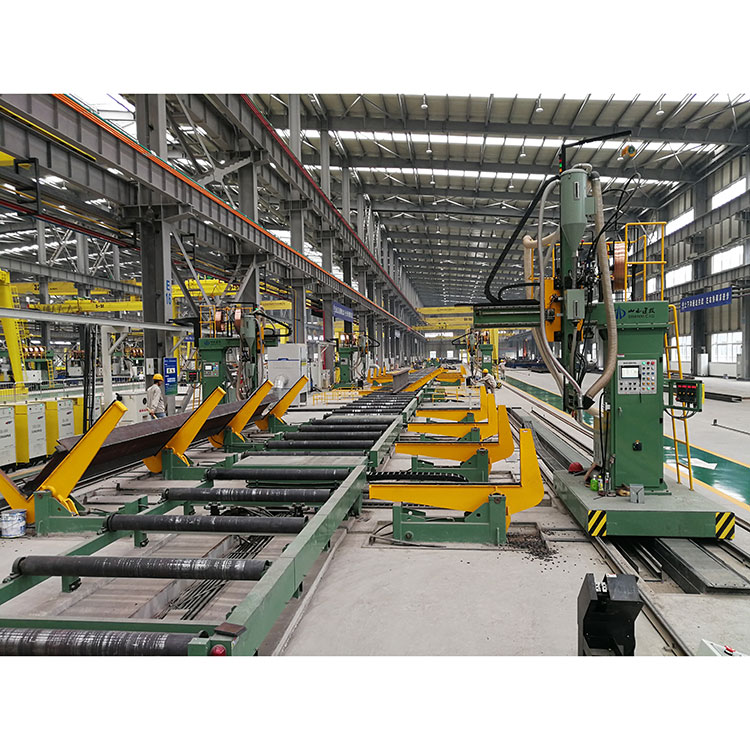

Štruktúra	Portálový typ					Konzolový
Zváracia hlava	2 zváracie hlavy					1 hlava
Typ zvárania	Zváranie pod tavivom
Typ obrobku	Zvárací nosník H			H nosník a skriňový nosník		H lúč
Šírka príruby (mm)	200-800	200-800	200-800	200-800	200-800	200-800
Výška pásu (mm)	200-1500	200-1800	200-2500	200-1800	200-2500	>200
Skriňový nosník (mm)	/	/	/	300-1200	300-1500	/
Dĺžka lúčov	4000-15000 mm
Rekuperačná jednotka taviva	2 jednotky na portál					1 jednotka
Zdroj zváracieho prúdu	2 jednotky pre zváranie jedným oblúkom,					1 jednotka
Zdroj zváracieho prúdu	4 jednotky pre tandemové oblúkové zváranie: 2 jednotky DC, 2 jednotky AC					2 jednotky

Funkcia a aplikácia

Stroje na zváranie lúčom Hsú našou spoločnosťou navrhnuté a vyrobené podľa potrieb trhu, na základe absorbovania výhod podobného stroja. Tento stroj sa používa hlavne na zváranie H-lúčom. Stroj má výhody kompaktnej a jemnej konštrukcie, ľahkej obsluhy, vysokej automatickej, spoľahlivej práce atď., ktorá sa široko používa pri stavbe budov, oceľových konštrukciách, výrobe strojov atď. Má nasledujúce dobré výhody:

1.1 Stroj môže vykonávať obojsmerné zváranie, aby sa skrátil čas jazdy pri vykladaní, aby sa zvýšila účinnosť zvárania.

1.2 Vybavené vysokovýkonným zariadením na sledovanie zvarových švov, aby sa zabezpečila rovnomernejšia a hladšia kvalita zvarového švu.

1.3 Vysoká účinnosť systému regenerácie taviva na separáciu a regeneráciu taviva na recykláciu.

1.4 Vysoká automatizácia, spoľahlivá práca, jednoduchá štruktúra, pohodlná obsluha a údržba.

1.5 Vedenie káblov v pozdĺžnom smere je v káblovom nosiči. SAW Welder je priamo spojený so zváracím stolom pomocou kábla s veľkým prierezom, aby sa výrazne zvýšila kvalita zvárania.

Podrobnosti

Na zaťaženie H-lúča, ktoré potrebujú zváranie pod tavivom na zváracom stoleStroje na zváranie lúčom H. Potom použite ovládaciu skrinku v strede nosníka a asistenta s určitým ručným nastavením, aby ste nastavili celý stroj, zváracie ramená, zariadenie na sledovanie zvarových švov a zvárací horák atď. na začiatočný bod zvárania, potom začnite samostatne podávať tavidlo. , systém obnovy toku, zdroj zváracieho prúdu a pozdĺžny pohyb konštrukcie stroja, takže je možné realizovať automatické zváranie na H-lúče. Pretože všetky zváracie údaje sú centrálne riadené na paneli ovládacej skrinky, je pre obsluhu veľmi pohodlné vykonávať akékoľvek úpravy zváracieho prúdu, zváracieho napätia a rýchlosti zvárania na zváracom zdroji jednoducho. Pozícia prívodného potrubia taviva a regeneračného potrubia sa dá ľahko vymeniť a potom je možné realizovať obojsmerné zváranie na H-nosníku.
